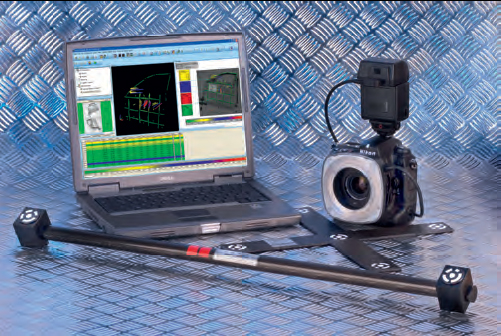

El sistema Aicon DPA de Nub3d permite medir utillajes y piezas de gran tamaño en el sector aeronáutico con una precisión según la norma VDI 2634 de 2µm+5µm/m. El sistema sólo consta de una cámara fotográfica y marcadores para colocar sobre la pieza a medir.
El proceso de adquisición de datos se realiza tomando fotografías desde distintos ángulos. Los datos, una vez procesados, se pueden utilizar con cualquier software de inspección, como Polyworks/Inspector, para realizar las comparativas contra CAD que se requieran. Los principales beneficios son mayor portabilidad y un precio asequible con respecto a tecnologías similares.
En el sector aeronáutico, algunas de las aplicaciones para los que se está utilizando son inspección final de puertas de bodega o medición de deformaciones durante los tests dinámicos y aerodinámicos de un avión, inspección final de secciones de fuselaje o test estructural de helicóptero.
Nub3d
Tel.: 93 518 61 64 http://www.nub3d.com
