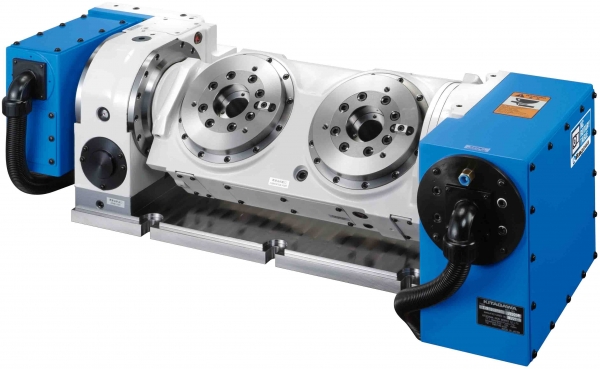

TDG presenta la mesa rotativa inclinada con placas frontales gemelas Kitagawa TW2180, de 180 mm de diámetro y adecuada para el mecanizado de 4º y 5º eje.
Puntos fuertes
- Mesa rotativa TW2180 de tipo inclinación de doble husillo con alta fuerza de sujeción.
- Adecuada para mecanizado de 4º y 5º eje.
- Diámetro del orificio pasante del husillo (mm): 40.
- Altura del centro en verticalidad (mm): 200.
- Angulo de inclinación: - 110° ~+ 110°.
- Repetibilidad (seg): 4.
Características principales
- Diámetro de la mesa (mm): Ø 180.
- Diámetro del registro en la placa frontal (mm): Ø 65H7.
- Distancia entre ejes (mm): 250.
- Altura central en ángulo recto en la cara de la mesa (mm): 200.
- Método de sujeción: neumático (eje giratorio); Air Hydraulic (eje inclinado).
- Par de sujeción (N.m en neumática 0,5 MPa): 400 (eje giratorio); 800 (eje inclinado).
