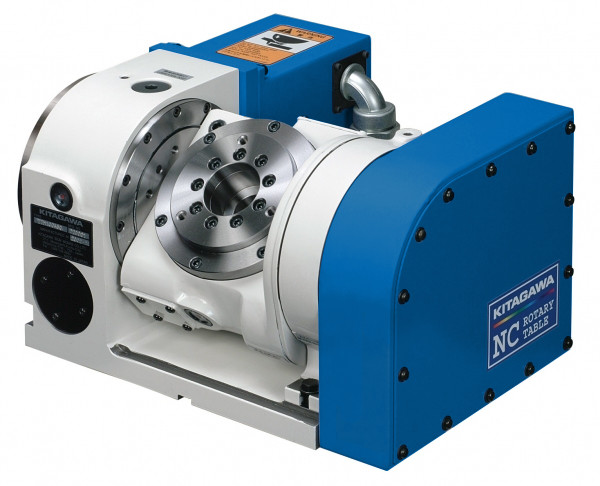

TDG presenta la mesa rotativa NC inclinada Kitagawa TT101AV00, con placa frontal de 110 mm de diámetro, adecuada para mecanizado de 4º y 5º eje.
Puntos fuertes
- Mesa giratoria TT101 tipo inclinable (incluye controlador de la serie Quinte) con diseño compacto y alta precisión.
- Adecuada para mecanizado de 4º y 5º eje.
- Incluye motores y cables Quinte 200 de 400 w + 700 w.
- Diámetro del orificio pasante del husillo (mm): 32.
- Altura central (mm): 140.
- Angulo de inclinación: - 20° ~+ 120°.
- Repetibilidad (seg): 4.
Características principales
- Diámetro de plato liso (mm): Ø 110.
- Diámetro de ajuste en plato liso (mm): Ø 50 H7.
- Diámetro de agujero central (mm): Ø 32.
- Método de sujeción: hidráulico.
- Par de sujeción (N.m en 0,5 MPa hidráulico): 180 (eje giratorio); 300 (eje inclinado).
