TDG Clamping Solutions, S.L.
Tel.: 94 625 05 00 http://www.tdgcompany.com

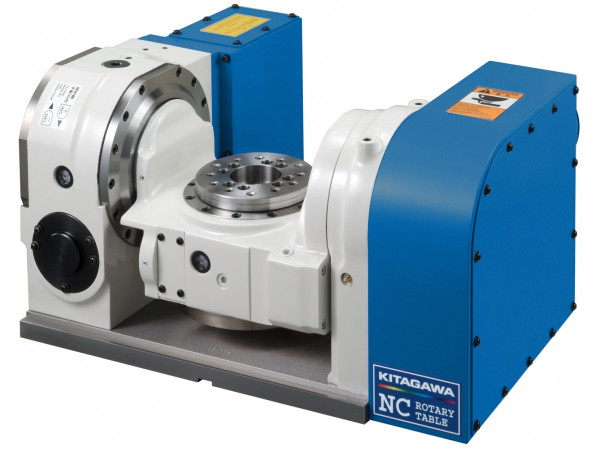

TDG presenta la mesa rotativa NC inclinada Kitagawa TT140AV00, con placa frontal de 140 mm de diámetro, adecuada para mecanizado de 4º y 5º eje.
Puntos fuertes
- Mesa giratoria tipo inclinación TT140 (incluye controlador de la serie Quinte) con diseño compacto y alta precisión.
- Adecuada para mecanizado de 4º y 5º eje.
- Incluye motores y cables Quinte 200 con 750 w + 750 w.
- Diámetro del orificio pasante del husillo (mm): 32.
- Altura central (mm): 200.
- Angulo de inclinación: - 110° ~+ 110°.
- Repetibilidad (seg): 4.
Características principales
- Diámetro de la mesa (mm): Ø 140.
- Diámetro del registro en la placa frontal (mm): Ø 60 H7.
- Diámetro del orificio pasante del husillo (mm): Ø 32.
- Método de sujeción: neumático.
- Par de sujeción (N.m en 0,5 MPa hidráulico): 280 (eje giratorio); 500 (eje inclinado).
