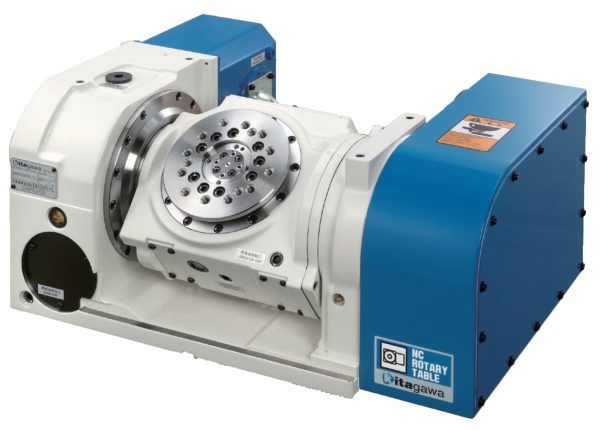

TDG presenta la mesa rotativa NC inclinada Kitagawa TT150AV00, con placa frontal de 150 mm de diámetro, adecuada para mecanizado de 4º y 5º eje.
Puntos fuertes
- Mesa giratoria TT150 tipo inclinable (incluye controlador de la serie Quinte), con sujeción neumática y diseño compacto.
- Adecuada para mecanizado de 4º y 5º eje.
- Incluye motores y cables Quinte200, 750 w + 750 w.
- Diámetro del orificio pasante del husillo (mm): 40.
- Altura central en verticalidad (mm): 150.
- Angulo de inclinación: - 20° ~ + 110°.
- Repetibilidad (seg): 4.
Características principales
- Diámetro de la mesa (mm): Ø 150.
- Diámetro del registro en la placa frontal (mm): Ø 60H7.
- Método de sujeción: neumático.
- Par de sujeción (N.m en neumática 0,5 MPa): eje giratorio, 350; eje de inclinación, 550.
- Inercia reducida del eje del motor (kg.m2): eje giratorio, 0,000277; eje de inclinación, 0,000179.
- Servomotor (para especificaciones FANUC): iF 2/5000.
- Relación de engranajes: rotación, 1/72; inclinación, 1/180.
- Velocidad máxima del husillo (especificación FANUC): rotación, 41,6 rpm; inclinación, 16,6 rpm.
- Inercia de trabajo permitida (kg.m2): 0,14.
- Precisión de indexación (seg): rotación, 30; inclinación, 60.
- Repetibilidad (seg): 4.
- Peso (kg): 141.
TDG Clamping Solutions, S.L.
Tel.: 94 625 05 00 http://www.tdgcompany.com
