Mesa rotativa NC inclinada con placa frontal de 180 mm y con precisión de indexación de 20 segundos

TDG Clamping Solutions, S.L.
Tel.: 94 625 05 00 http://www.tdgcompany.com

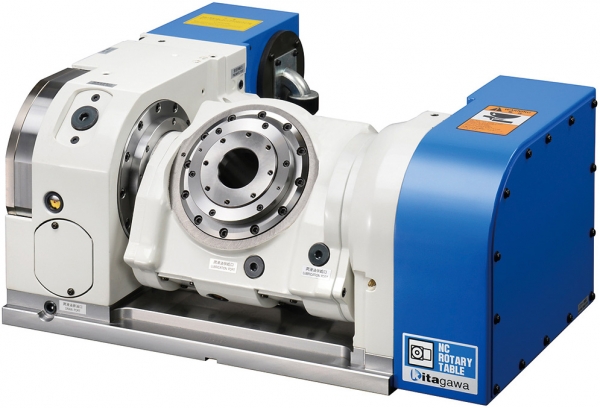

TDG presenta la mesa rotativa NC inclinada Kitagawa RKT180AV00, con placa frontal de 180 mm de diámetro, adecuada para mecanizado de 4º y 5º eje.

Puntos fuertes

• Incluye motores y cables Quinte 200, 750 w + 750 w.
• Angulo de inclinación: - 35° ~+ 110°.
• Repetibilidad del eje giratorio: 8 segundos.
• Repetibilidad del eje inclinado: 4 segundos.
• Diámetro del registro en la placa frontal: 50 mm.
• Diámetro del orificio pasante del husillo: 50 mm.
• Altura central en verticalidad: 170 mm.

Especificaciones

• Incluye motores y cables Quinte 200, 750 w + 750 w.
• Diámetro del husillo: 180 mm.
• Diámetro del registro en la placa frontal: 50 mm.
• Agujero pasante: 50 mm.
• Altura central: 170 mm.
• Par de sujeción: eje giratorio, 350 Nm / eje de inclinación, 550 Nm.
• Relación de engranajes: eje giratorio, 1/72 / eje de inclinación, 1/120.
• Velocidad máxima del husillo: eje giratorio, 41,6 rpm / eje inclinado, 25 rpm.
• Inercia de trabajo permitida: 0,25 kg.m².
• Carga permitida: en horizontal, 60 kg / en inclinado, 40 kg.
• Masa de mesa: 193 kg.
