Mesa rotativa NC inclinada con placa frontal de 200 mm de diámetro adecuada para mecanizado de 4º y 5º eje

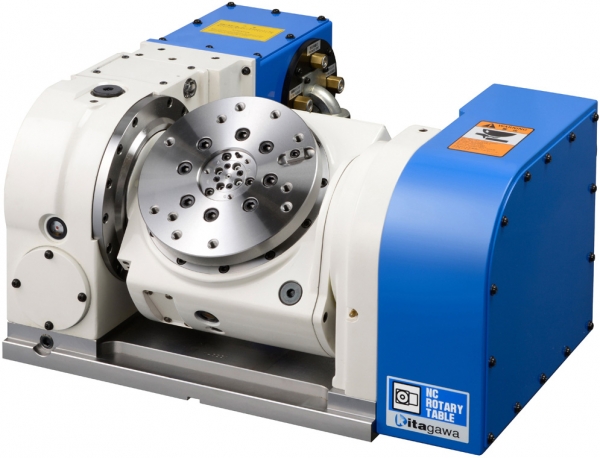

TDG presenta la mesa rotativa NC inclinada Kitagawa TT200BV-00, con placa frontal de 200 mm de diámetro, adecuada para mecanizado de 4º y 5º eje.

Puntos fuertes

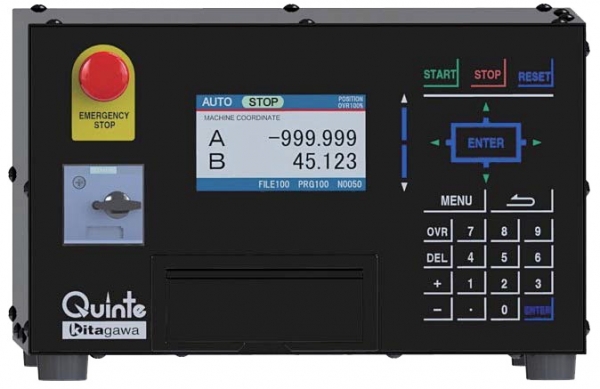

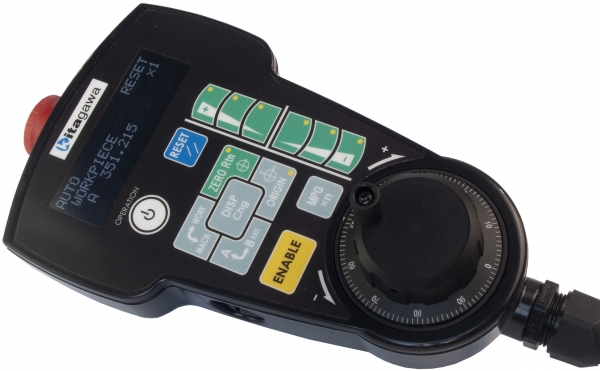

• Mesa giratoria TT200 tipo inclinable (incluye controlador de la serie Quinte).
• Adecuada para mecanizado de 4º y 5º eje.
• Incluye motores y cables Quinte200, 750 w + 750 w.
• Angulo de inclinación: - 35° ~ + 110°.
• Repetibilidad (seg): 4.

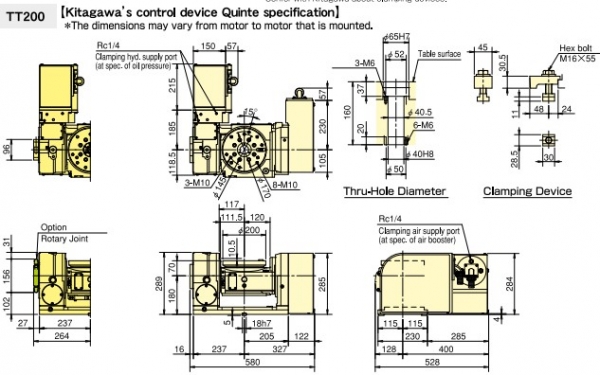

• Diámetro del registro en la placa frontal (mm): 65H7.
• Diámetro del orificio pasante del husillo (mm): 40,5.
• Altura central en verticalidad (mm): 180.

Especificaciones

• Incluye Quinte200 con motores y cables de 750 w + 750 w.
• Masa de trabajo permitida: horizontal de 60 kg / vertical de 40 kg.
• Diámetro de trabajo permitido: 200 mm.
• Masa de mesa rotativa: 173 kg.

Eje de rotación

• Precisión de indexación: 20 segundos.
• Repetibilidad: 4 segundos.
• Velocidad máxima de rotación: 33,3 rpm.
• Par de sujeción: 600 Nm.
• Presión neumática máxima: 0,6 MPa.
• Relación de reducción total: 1/90.
• Inercia de la máquina: 0,000242 kgm².

Eje inclinado

• Precisión de indexación: 60 segundos.
• Repetibilidad: 4 segundos.
• Velocidad máxima de rotación: 16,6 rpm.
• Par de sujeción: 1.200 Nm.
• Presión neumática máxima: 0,6 MPa.
• Relación de reducción total: 1/180.
• Inercia de la máquina: 0,000135 kgm².
