TDG Clamping Solutions, S.L.
Tel.: 94 625 05 00 http://www.tdgcompany.com

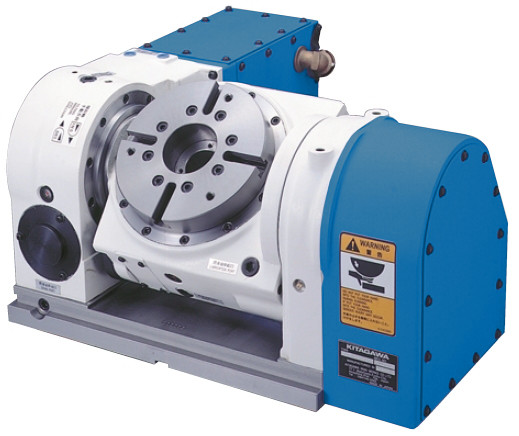

TDG presenta la mesa rotativa NC inclinada Kitagawa TT321HV00, con placa frontal de 320 mm de diámetro, adecuada para mecanizado de 4º y 5º eje.
Puntos fuertes
- Mesa giratoria tipo inclinación TT321 (incluye controlador de la serie Quinte) con sujeción hidráulica.
- Adecuada para mecanizado de 4º y 5º eje.
- Incluye motores y cables Quinte 200 con 1.200 w + 1.200 w.
- Diámetro del orificio pasante del husillo (mm): 110.
- Altura central en verticalidad (mm): 255.
- Angulo de inclinación: - 35° ~+ 110°.
- Repetibilidad (seg): 4.
Características principales
- Diámetro de la mesa (mm): Ø 320.
- Diámetro del registro en la placa frontal (mm): Ø 135 H7.
- Diámetro del orificio pasante del husillo (mm): Ø 110.
- Método de sujeción: hidráulico.
- Par de sujeción (N.m en 3,5 MPa hidráulico): 2.600 (eje giratorio); 2.600 (eje inclinado).
