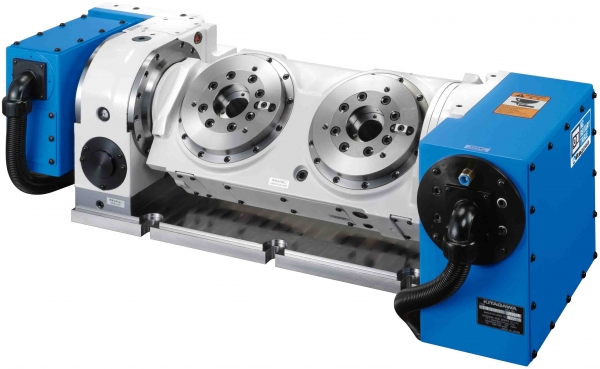

TDG presenta la mesa rotativa NC inclinada de 2 ejes Kitagawa TW2180BV00, con placas frontales gemelas de 180 mm de diámetro adecuadas para el mecanizado de 4º y 5º eje.
Puntos fuertes
- Mesa rotativa TW2180 de tipo inclinación de doble husillo (incluye controlador de la serie Quinte) con alta fuerza de sujeción.
- Adecuada para mecanizado de 4º y 5º eje.
- Placas frontales gemelas de 180 mm de diámetro adecuadas para mecanizado de 4º y 5º eje.
- Incluye motores y cables Quinte200, 1.000 w + 1.000 w.
- Diámetro del orificio pasante del husillo (mm): 40.
- Angulo de inclinación:-110° ~+110°.
- Repetibilidad (seg): 4.
Características principales
- Diámetro de la mesa (mm): Ø 180.
- Diámetro del registro en la placa frontal (mm): Ø 65H7.
- Distancia entre ejes (mm): 250.
- Altura central en ángulo recto en la cara de la mesa (mm): 200.
- Método de sujeción: neumático (eje giratorio); Air Hydraulic (eje inclinado).
