El fresado periférico es una operación de mecanizado ampliamente empleada en la industria. Debido al incremento en las exigencias de calidad de las superficies fresadas, el desarrollo de modelos para la predicción de la topografía superficial en fresado periférico ha tenido un creciente interés en los últimos años. Uno de los factores que influye de manera significativa en la topografía de las superficies fresadas es la presencia de vibraciones durante el proceso de corte. El efecto de la dinámica del fresado periférico en la topografía superficial ha sido tenido en cuenta por diversos autores en la bibliografía.
El estado del arte
En 1991, Montgomery y Altintas estudiaron la influencia de la dinámica del fresado en la generación de las superficies. Posteriormente, se incluyeron, además de las vibraciones de la fresa,los efectos del paso variable en los filos de las fresas y el runout con objeto de estudiar su influencia en los errores de forma de las superficies y en las marcas generadas en la topografía debidas al avance y a las vibraciones. En 1993, Ismail et al. presentaron un modelo para la generación de la topografía superficial incluyendo el desgaste de flanco de la fresa además del runout y de las vibraciones de la fresa. Heisel et al. presentaron un método para la identificación de la vibración de la fresa a partir del análisis de las marcas
debidas al avance generadas en las superficies fresadas. Posteriormente, se analizó el efecto tamaño en la topografía de superficies generadas en microfresado. Recientemente, se desarrolló un modelo geométrico para la predicción de la apariencia y de la rugosidad de las superficies fresadas calculando los volúmenes barridos por los filos de corte a lo largo de su trayectoria y restándolos de la pieza a mecanizar. A continuación, se propone un método para la simulación de la topografía superficial en fresado periférico incluyendo los desplazamientos medidos en la fresa.

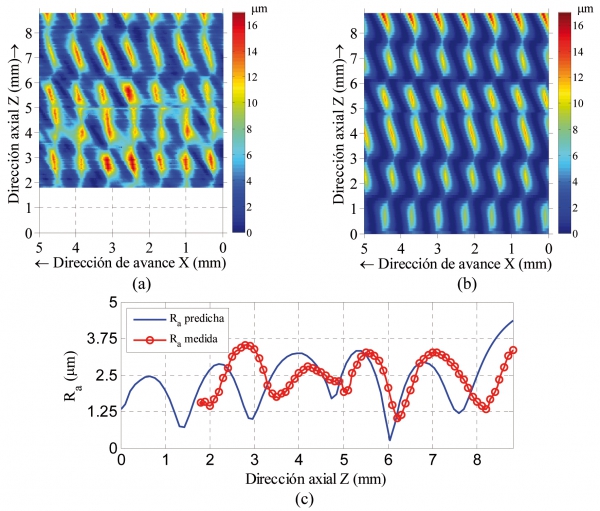

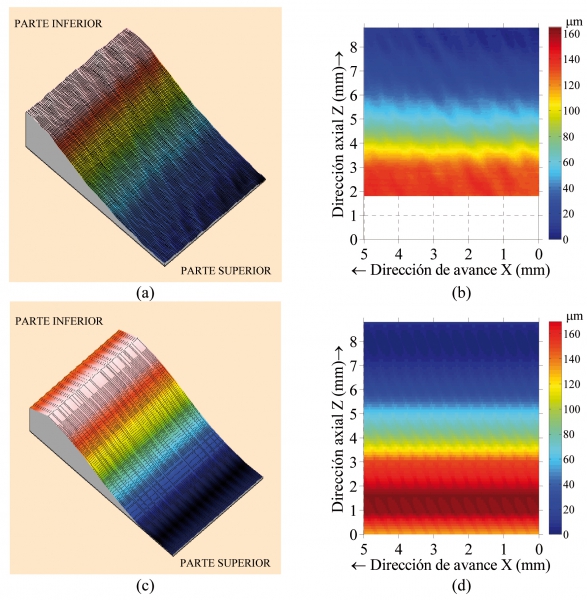

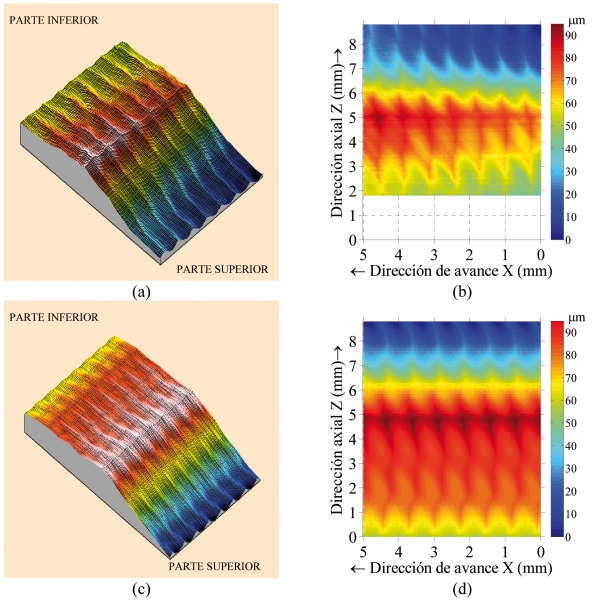

En esta comunicación, se desarrolla un modelo para la predicción de la topografía superficial en fresado periférico considerando las vibraciones de la fresa durante el proceso de corte, que simplifica la simulación de las topografías superficiales con respecto a otros modelos de la bibliografía. En primer lugar, para incluir las vibraciones de la fresa en el modelo, las vibraciones se expresan en función del ángulo girado por la fresa. A continuación, se deducen las ecuaciones de las trayectorias descritas por los filos teniendo en cuenta las vibraciones de la fresa. Posteriormente, se propone un procedimiento para la generación de la topografía superficial. Finalmente, el modelo se valida por medio de la comparación de las topografías predichas con las medidas.
