Módulo neumático extremadamente plano para cambio rápido de palés

Schunk Intec, S.L.U.
Tel.: 93 755 61 94 http://www.es.schunk.com

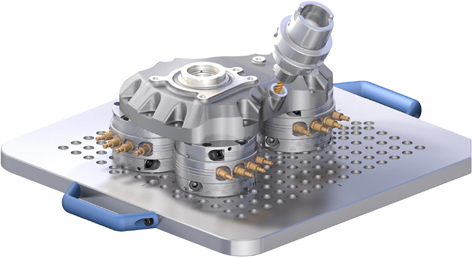

Schunk amplia su programa Vero-S, del sistema de cambio rápido de palés. Con una altura de 20 mm, el módulo Vero-S NSE mini de Schunk es “el módulo neumático más plano del mundo”, según la empresa; condición ideal para el retrofitting de máquinas existentes y el aprovechamiento al máximo del espacio de la máquina. Además, permite la sujeción directa de piezas pequeñas.
Su concepto patentado de accionamiento consiste en una carrera y sujeción rápida, asegurando que el módulo sea extremadamente compacto. Con un diámetro de 90 mm y un diámetro del bulón de tan solo 20 mm, el NSE mini tiene integrada además una función con efecto turbo, con la que se consiguen elevadas fuerzas de tiro de hasta 1.500 N. El bulón se posiciona encima del alojamiento y se fija con tres pernos. El enclavamiento es actuado mediante un paquete de muelles y llevado a un autobloqueo mecánico. Una gran superficie de contacto entre los pernos y los bulones minimiza -en el momento del enclavamiento- la presión sobre una superficie puntual, evitando, por lo tanto, el desgaste de los módulos.
Puesto que la distancia mínima entre dos bulones es de 100 mm, se pueden realizar -con los módulos NSE mini- calibraciones de fijación extremadamente pequeñas y variables, tanto de piezas a mecanizar como de palés. De este modo, proporciona una gran flexibilidad, hasta ahora no conocida, en el sector de la sujeción a punto cero.
