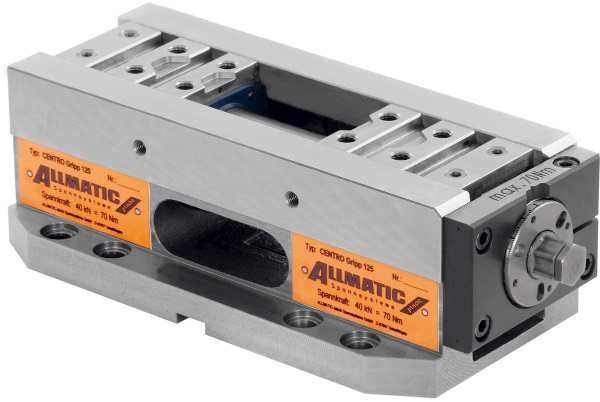

La mordaza de alta presión CN Centro Gripp 125 del fabricante Allmatic -marca representada en España por Hoffmann Group- cuenta con guías templadas por inducción, rectificadas por los lados superior e inferior. Incluye perforaciones 25H6 M10 para sistemas de sujeción de punto cero, con calibre de puntas de 200 mm.
Cuenta con un husillo encapsulado y una protección contra virutas elevada, y su gasto de limpieza es mínimo. En combinación con diversas bocas, es posible tanto la sujeción convencional de superficie lisa, como la sujeción de agarre.
Función
- Husillo con transmisión de fuerza integrada.
- Apriete con llave dinamométrica regulable (18 − máximo 70 Nm).
- Centro de apriete ajustable.
- Precisión de repetición ± 1/100 mm con pieza de trabajo angular.
Datos técnicos
- Anchura de bocas A: 112 mm.
- x: 127 mm.
- Peso: 19,5 kg.
- Fuerza de apriete máxima: 40 kN.
- Altura del cuerpo base c: 100 mm.
- B: 154 mm.
- Código de colores para los accesorios adecuados: Centro Gripp.
- Ranura longitudinal l H8: Ø 30 mm.
- Par de giro: 70 Nm.
- Recorrido de desplazamiento v: 46 mm.
- L: 329 mm.
- i: 129 mm; 130 mm.
- y: 200 mm.
- t: 13 mm.
- f: 21 mm.
- Ranura transversal n H7: 20 mm.
- Tipo: 125.
- Ø t: 13 mm.
- Ejecución: Sistema de sujeción de punto cero.
