Nueva tecnología para la medición de corriente

Phoenix Contact, S.A.U.
Tel.: 985 79 16 36 http://www.phoenixcontact.es

Los transformadores de corriente PACT RCP de Phoenix Contact son una alternativa a los transformadores tradicionales de núcleo abierto que ahorra tiempo de instalación y espacio. Gracias a un concepto de instalación sumamente rápido y sencillo, se reducen al mínimo los tiempos de parada de la misma.

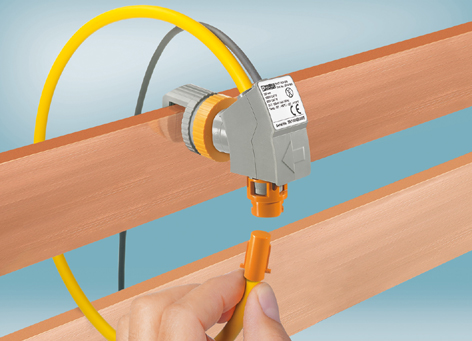

El sistema de medición se basa en una bobina Rogowski y un transductor de medición complementario. La bobina de medición es flexible y permite colocar esta con facilidad alrededor del embarrado o conductor incluso en los espacios más reducidos. Al contrario que los transformadores de corriente de núcleo abierto, el tamaño y peso del cuerpo de la bobina no dependen de la intensidad de la corriente. Con un solo tipo de bobina se registran corrientes alternas de hasta 4.000 A, con la ventaja adicional de que no se producen tensiones peligrosas por la desconexión que puedan destruir el transformador o poner en peligro a las personas.
El transductor de medición convierte la señal de salida de la bobina Rogowski en una corriente secundaria típica de 0…1A, como la que proporciona un transformador de corriente estándar, para su procesamiento posterior. El equipo admite señales con frecuencia en el espectro de 10 a 5.000 Hz. Esto permite registrar también ondas armónicas y transitorias.
El soporte opcional proporciona un asiento seguro y una alineación óptima de la bobina incluso en barras colectoras muy calientes.
