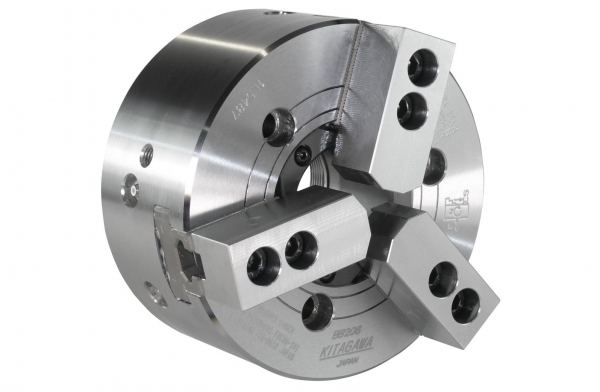

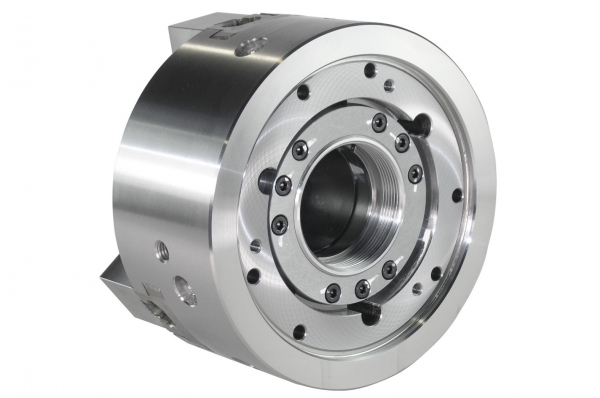

TDG presenta el plato automático de 3 garras con gran paso de barra BB206 de Kitagawa.
Puntos fuertes
- Plato automático de 3 garras de 170 mm con gran paso de barra.
- Capacidad de amarre: 170 mm (máximo), 19 mm (mínimo).
- Recorrido de garra (Ø): 5,5 mm.
- Fuerza máxima de amarre: 58,5 kN.
- Dispositivo de engrase en cada garra base.
- Plato líder de Kitagawa con gran paso de barra.
Características principales
Fabricado en acero aleado de alta calidad, este plato automático de 3 garras ofrece un 20% adicional de velocidad y fuerza de amarre y mayor paso de barra en comparación con los platos convencionales:
- Paso de barra (mm): 53.
- Capacidad de amarre: 170 mm (máximo), 19 mm (mínimo).
- Recorrido de garra (Ø): 5,5 mm.
- Recorrido de tuerca (mm): 12.
- Fuerza máxima de accionamiento: 20 kN, 2.039 kgf.
- Fuerza máxima de amarre: 58,5 kN, 5.965 kgf.
- Velocidad máxima: 6.000 rpm.
- Peso con garras blandas: 11,7 kg.
- Momento de inercia: 0,050 kg.m2.
- Cilindro correspondiente: SS1452K, SS1453K.
- Presión máxima: 1,88 mpa, 19,2 cm2.
- Garras blandas ref: SB06B1.
