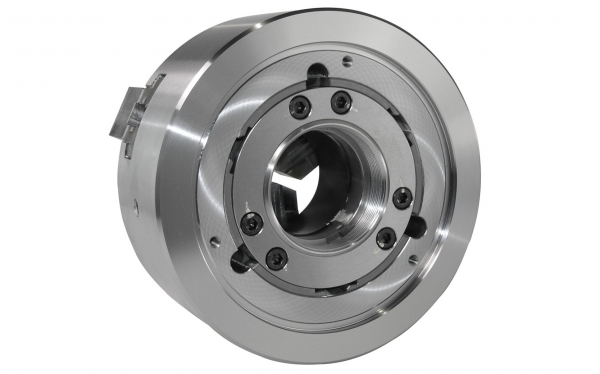

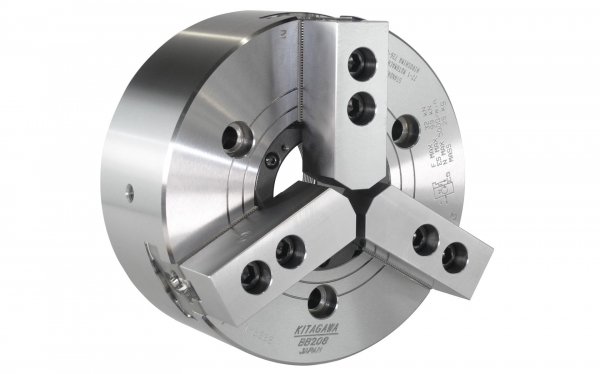

TDG presenta el plato automático de 3 garras con gran paso de barra BB208 de Kitagawa.
Puntos fuertes
- Plato automático de 3 garras de 210 mm con gran paso de barra.
- Capacidad de amarre: 210 mm (máximo), 23 mm (mínimo).
- Recorrido de garra (Ø): 7,4 mm.
- Fuerza máxima de amarre: 99 kN.
- Dispositivo de engrase en cada garra base.
- Plato líder de Kitagawa con gran paso de barra.
Características principales
Fabricado en acero aleado de alta calidad, este plato automático de 3 garras ofrece un 20% adicional de velocidad y fuerza de amarre y mayor paso de barra en comparación con los platos convencionales:
- Paso de barra (mm): 66.
- Capacidad de amarre: 210 mm (máximo), 23 mm (mínimo).
- Recorrido de garra (Ø): 7,4 mm.
- Recorrido de tuerca (mm): 16.
- Fuerza máxima de accionamiento: 32 kN, 3.263 kgf.
- Fuerza máxima de amarre: 99 kN, 10.095 kgf.
- Velocidad máxima: 5.000 rpm.
- Peso con garras blandas: 23 kg.
- Momento de inercia: 0,143 kg.m2.
- Cilindro correspondiente: SS1666K.
- Presión máxima: 2,34 mpa, 23,9 cm2.
- Garras blandas ref: SB08B1.
