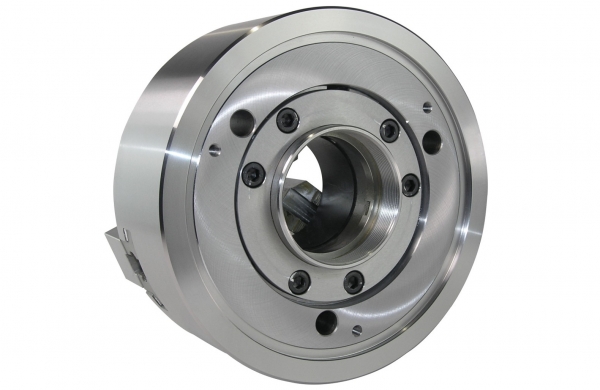

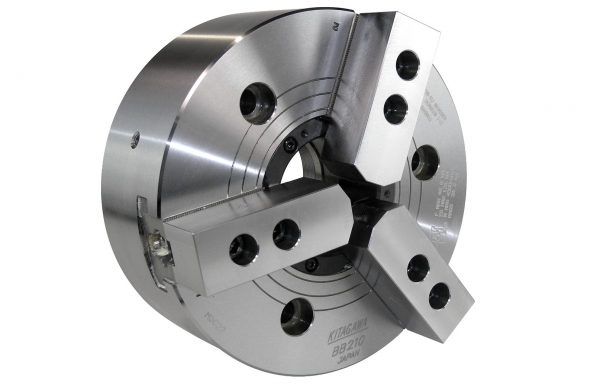

TDG presenta el plato automático de 3 garras con gran paso de barra BB210 de Kitagawa.
Puntos fuertes
- Plato automático de 3 garras de 254 mm con gran paso de barra.
- Capacidad de amarre: 254 mm (máximo), 41 mm (mínimo).
- Recorrido de garra (Ø): 8,8 mm.
- Fuerza máxima de amarre: 126 kN.
- Dispositivo de engrase en cada garra base.
- Plato líder de Kitagawa con gran paso de barra.
Características principales
Fabricado en acero aleado de alta calidad, este plato automático de 3 garras ofrece un 20% adicional de velocidad y fuerza de amarre y mayor paso de barra en comparación con los platos convencionales:
- Paso de barra (mm): 81.
- Capacidad de amarre: 254 mm (máximo), 41 mm (mínimo).
- Recorrido de garra (Ø): 8,8 mm.
- Recorrido de tuerca (mm): 19.
- Fuerza máxima de accionamiento: 48,8 kN, 4.976 kgf.
- Fuerza máxima de amarre: 126 kN, 12.848 kgf.
- Velocidad máxima: 4.500 rpm.
- Peso con garras blandas: 31,8 kg.
- Momento de inercia: 0,312 kg.m2.
- Cilindro correspondiente: SS1881K.
- Presión máxima: 3,09 mpa, 31,5 cm2.
- Garras blandas ref: SB10B1.
