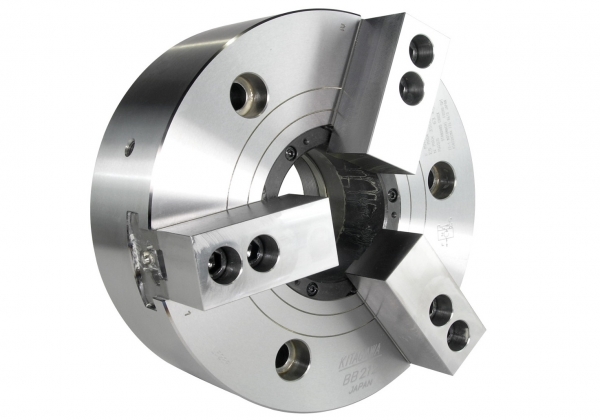

TDG presenta el plato automático de 3 garras con gran paso de barra BB212 de Kitagawa.
Puntos fuertes
- Plato automático de 3 garras de 315 mm con gran paso de barra.
- Capacidad de amarre: 315 mm (máximo), 47 mm (mínimo).
- Recorrido de garra (Ø): 10,6 mm.
- Fuerza máxima de amarre: 153 kN.
- Dispositivo de engrase en cada garra base.
- Plato líder de Kitagawa con gran paso de barra.
Características principales
Fabricado en acero aleado de alta calidad, este plato automático de 3 garras ofrece un 20% adicional de velocidad y fuerza de amarre y mayor paso de barra en comparación con los platos convencionales:
- Paso de barra (mm): 106.
- Capacidad de amarre: 315 mm (máximo), 47 mm (mínimo).
- Recorrido de garra (Ø): 10,6 mm.
- Recorrido de tuerca (mm): 23.
- Fuerza máxima de accionamiento: 59 kN, 6.016 kgf.
- Fuerza máxima de amarre: 153 kN, 15.601 kgf.
- Velocidad máxima: 3.500 rpm.
- Peso con garras blandas: 52 kg.
- Momento de inercia: 0,736 kg.m2.
- Cilindro correspondiente: SS2110K.
- Presión máxima: 2,94 mpa, 30 cm2.
- Garras blandas ref: SB12N1.
