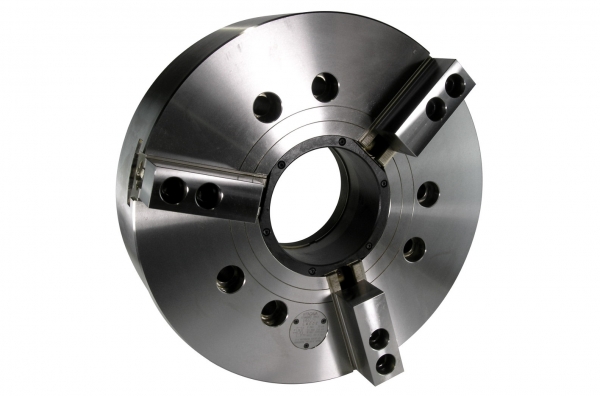

TDG presenta el plato automático de 3 garras con gran paso de barra BB221 de Kitagawa.
Puntos fuertes
- Plato automático de 3 garras de 530 mm con gran paso de barra.
- Capacidad de amarre: 530 mm (máximo), 128 mm (mínimo).
- Recorrido de garra (Ø): 10,6 mm.
- Fuerza máxima de amarre: 210 kN.
- Dispositivo de engrase en cada garra base.
- Plato líder de Kitagawa con gran paso de barra.
Características principales
Fabricado en acero aleado de alta calidad, este plato automático de 3 garras ofrece un 20% adicional de velocidad y fuerza de amarre y mayor paso de barra en comparación con los platos convencionales:
- Paso de barra (mm): 166,5.
- Capacidad de amarre: 530 mm (máximo), 128 mm (mínimo).
- Recorrido de garra (Ø): 10,6 mm.
- Recorrido de tuerca (mm): 23.
- Fuerza máxima de accionamiento: 70 kN, 7.138 kgf.
- Fuerza máxima de amarre: 210 kN, 21.414 kgf.
- Velocidad máxima: 2.000 rpm.
- Peso con garras blandas: 241,6 kg.
- Momento de inercia: 8,08 kg.m2.
- Cilindro correspondiente: S2816-47A.
- Presión máxima: 2,37 mpa, 24,2 cm2.
- Garras blandas ref: SB15N1.
TDG Clamping Solutions, S.L.
Tel.: 94 625 05 00 www.tdgcompany.com
