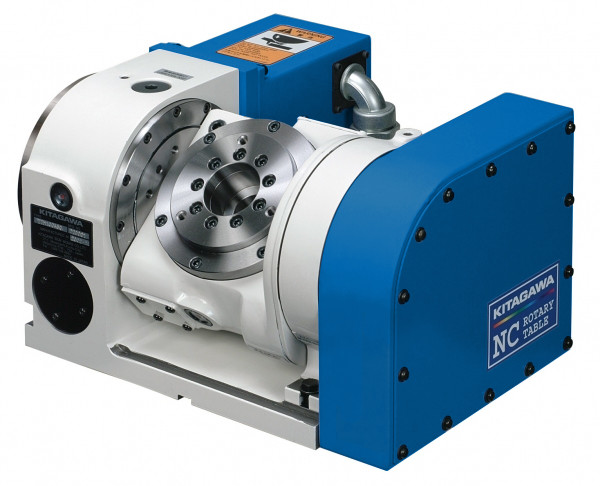

TDG presenta el plato de 110 mm de diámetro adecuado para mecanizado de 4º y 5º eje TT101 de Kitagawa.
Puntos fuertes
- Divisor tipo basculante TT101 con diseño compacto y de gran precisión.
- Adecuado para mecanizado de 4º y 5º eje.
- Agujero central (mm): 32.
- Altura al centro (mm): 140.
- Angulo basculante: - 20° ~+ 120°.
- Repetibilidad (seg): 4.
Características principales
- Diámetro de plato liso (mm): Ø 110.
- Diámetro de ajuste en plato liso (mm): Ø 50 H7.
- Diámetro de agujero central (mm): Ø 32.
- Método de amarre: neumático.
- Par de amarre (N.m en neumático 0,5 MPa): 180 (rotando); 300 (basculando).
