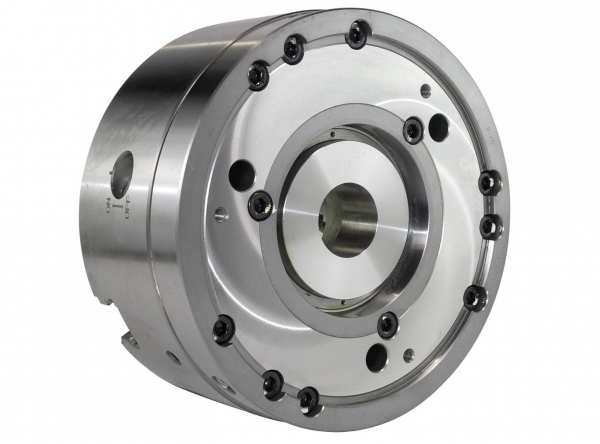

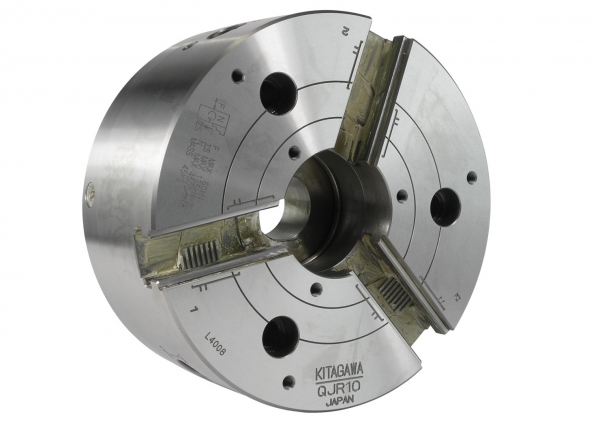

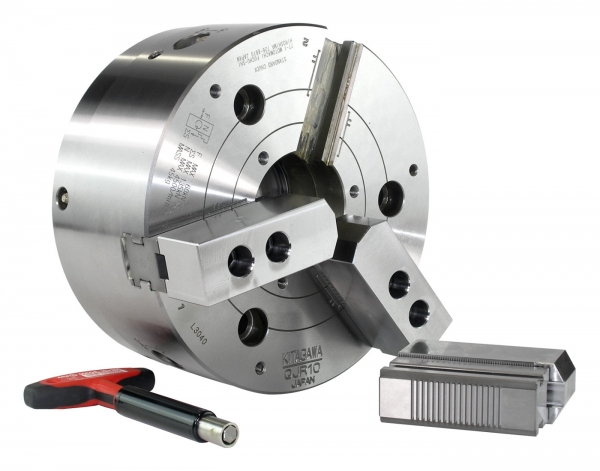

TDG presenta el plato de 3 garras de 254 mm de cambio rápido y de gran paso de barra QJR10 de Kitagawa.
Puntos fuertes
- Métrica de garras de ajuste estándar.
- No necesita conectores especiales o nuevo cilindro.
- Recorrido de garra (Ø): 8,8 mm.
- Recorrido de tuerca: 19 mm.
Características principales
Fabricado en acero aleado de alta calidad, es un plato automático de cambio rápido, fuerza de amarre consistente y mayor paso de barra en comparación con los platos convencionales:
- Paso de barra (mm): 81.
- Capacidad de amarre: 254 mm (máximo), 41 mm (mínimo).
- Recorrido de garra (diámetro): 8,8 mm.
- Recorrido de tuerca (mm): 19.
- Fuerza máxima de accionamiento: 60 kN, 6.118 kgf.
- Fuerza máxima de amarre: 135 kN, 13.766 kgf.
- Fuerza de amarre dinámico: 45 kN.
- Velocidad máxima: 4.500 rpm.
- Peso con garras blandas: 45 kg.
- Momento de inercia: tbc.
- Cilindro correspondiente: SS1881K.
- Estándar garras sup: SB10B1.
