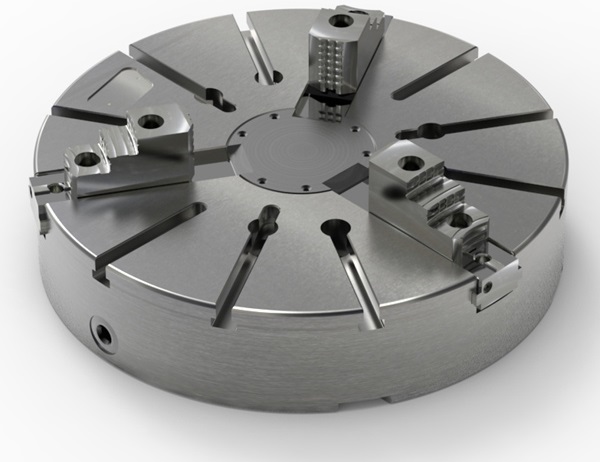

TDG presenta sus platos autocentrantes de 3 garras VTL para torno vertical. Estos platos están diseñados con el objetivo de aportar gran precisión en el centraje vertical de la pieza y facilitar la evacuación de viruta, montando garras base extralargas que cubren la totalidad del canal y escondidas bajo la cara del plato para incrementar su robustez. Asimismo, el plato cuenta con una tapa central para un sellado completo.
Características
- Especialmente diseñados para torno vertical: con tapa central y garras base largas, cubriendo la totalidad del canal para evitar la entrada de viruta y taladrina en el mecanismo interno.
- Amarre directo o con contraplato, dependiendo de la nariz del torno.
- Temple por inducción en zonas de deslizamiento en Ø 630 – 1.800.
- Otras medidas superiores bajo consulta.
- Pesos aproximados.
- Endurecimiento químico en zonas de fricción a partir de Ø 500 mm.
Información técnica
- Material: acero.
- rpm máximas: de 873 a 340.
- Par de apriete máximo: de 70 a 140 Da.N.M.
- Fuerza de amarre: de 11.700 a 15.500 DAN.
- Peso 3G: de 335 a 4.300.
- Peso 4G: de 341 a 4.400.
- Ø máximo de amarre: de 700 a 1.800.
- Ø mínimo de amarre: de 180 a 240.
TDG Clamping Solutions, S.L.
Tel.: 94 625 05 00 www.tdgcompany.com
