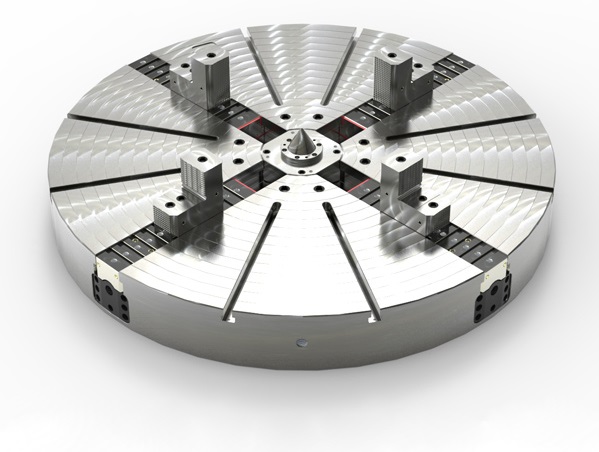

TDG presenta sus platos de 4 garras independientes XXL. Ofrecen mayor robustez y mayores fuerza de amarre que el XL. Se trata de la misma mecánica, aunque aumentando la anchura de las garras y el diámetro del husillo. Están especialmente diseñados para torno horizontal, para soportar piezas de gran tonelaje. Se recomienda el uso de una llave multiplicadora de apriete.
Características
- Cuerpo de acero de gran robustez.
- Garras base extralargas para mayor rigidez.
- Acoplamiento directo.
- Husillos templados y rectificados.
- Otras medidas superiores bajo consulta.
- Pesos aproximados.
- Repuestos bajo demanda.
Información técnica
- Material: acero.
- rpm máximas: de 764 a 306.
- Par de apriete máximo: de 110 a 140 Da.N.M.
- Fuerza de amarre: de 7.000 a 12.500 DAN.
- Peso: de 510 a 5.000.
- Ø máximo de amarre: de 800 a 2.000.
- Ø mínimo de amarre: de 55 a 225.
- Peso máximo entre plato y punto: de 20.000 a 100.000.
