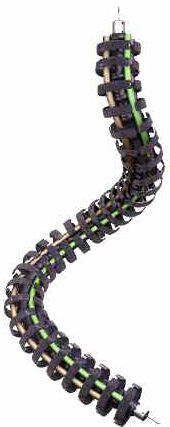

Entre su amplia gama de portacables de plástico, y dentro de la serie 3D-Line, Exclusivas Rein presenta el portacables para movimientos 3D Robotrax de Kabelschlepp.
Características
- Para movimientos tridimensionales.
- Utilizable en el robot para movimientos basculantes y giratorios: el mismo sistema para el pie y el brazo del robot.
- Con canaleta de guiado; una solución universal para aplicaciones de recorrido circular.
- También muy adecuado para mesas giratorias.
- Óptimo para una larga duración de los cables: no se alcanza el radio de flexión mínimo, y los cables se separan de forma limpia en tres cámaras.
Eslabones

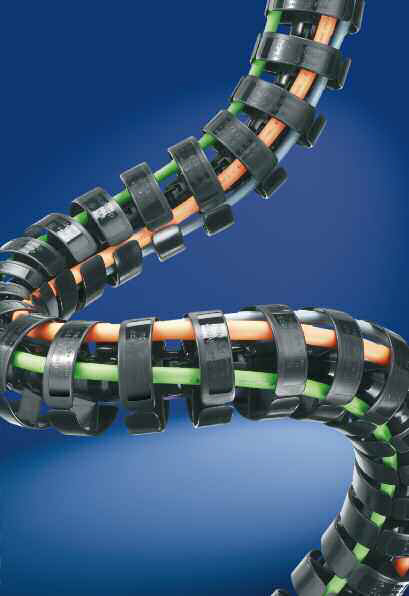

La construcción básica de Robotrax es de eslabones de plástico. Estos tienen en ambos lados uniones esféricas a presión. De este modo, los diferentes eslabones pueden unirse a presión. Los topes internos de radio de curvatura permiten que se respete el radio de curvatura mínimo en todas las direcciones. Los eslabones pueden torsionarse en dirección radial.
Cable de acero y piezas de sujeción
Durante los movimientos rápidos de los brazos del robot, se producen aceleraciones importantes y, con ello, grandes fuerzas de tracción en el portacables.
Para poder transmitir estas fuerzas de tracción, en el centro de cada eslabón, Robotrax tiene un agujero por el que se pasa un cable de acero. Este cable de acero se encarga de la transmisión de fuerza. El cable de acero se fija en los dos lados con una pieza de sujeción. De este modo, con Robotrax pueden realizarse aceleraciones de hasta 10 G y superiores.
