Portaherramientas de sujeción hidráulica con precisión micrométrica

Schunk Intec, S.L.U.
Tel. 93 755 60 20 http://www.es.schunk.com

Independientemente de si se trata de bombas, bloques de motor, carcasa de transmisiones o moldes de inyección, para taladrar, escariar y perfilar se requiere una precisión de µ. Schunk ofrece ahora un portaherramientas de sujeción hidráulica que permite ajustar la concentricidad con un solo movimiento, hasta 0,000 mm. TENDOzero cuenta para ello con cuatro espigas roscadas laterales que actúan directamente sobre el eje de la herramienta. Por medio de estas, se corrige la posición angular de la herramienta y se ajusta la concentricidad de forma exacta. Incluso las aplicaciones más exigentes en cuanto a tolerancias de forma y posición, o el acabado superficial, se ejecutan de forma segura y rápida gracias a la técnica de sujeción precisa, proveniente de esta innovadora empresa familiar.

Reducción de los gastos en herramientas hasta en un 50%

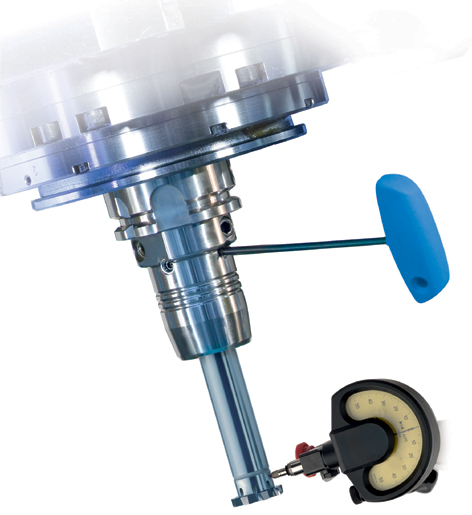

A diferencia de las soluciones convencionales que emplean compensadores o anillos de compensación, las espigas roscadas de TENDOzero están integradas directamente en la carcasa. El diseño compacto optimizado simplifica el proceso de ajuste y asegura una excelente concentricidad. Por medio de una llave Torx plus, se corrige la posición angular de la herramienta de precisión sujetada y se regula la concentricidad. Para poder compensar también los errores de concentricidad del portaherramientas, lo ideal es realizar este proceso directamente en la máquina. De esta manera, la máquina, el dispositivo de sujeción de la herramienta y la herramienta trabajan perfectamente alineadas. Sobre todo en el caso de herramientas con filos de corte PKD o CBN, la precisión vale la pena: El filo de corte entra perfectamente en el material, la calidad y la precisión dimensional de las piezas aumentan y la herramienta no sufre. Además, una excelente amortiguación de las vibraciones del portaherramientas hidráulico asegura un corte especialmente homogéneo, minimizando de forma sensible las microrroturas en el filo de corte.
Mediciones comparativas demuestran que con TENDOzero la vida útil de las herramientas se prolonga hasta en un 50%. Al mismo tiempo, se protege el husillo de la máquina.
