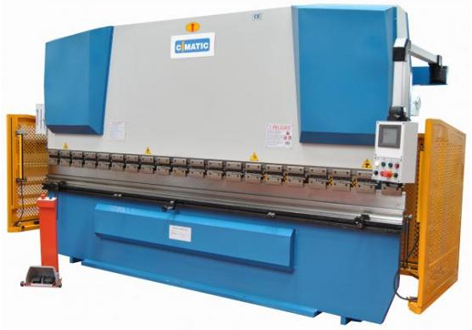

Prensa plegadora hidráulica con compensación hidráulica de la mesa

Dimasol Maquinaria Metalúrgica, S.A.
Tel.: 93 780 19 66 http://www.dimasol.es

Las prensas plegadoras hidráulicas Cimatic serie PPC NEW -distribuidas por Dimasol- son muy robustas y de reducido volumen que facilita su manejabilidad. El armazón está electrosoldado con tablero móvil superior descendente mediante guías templadas y rectificadas, con placa sintética para facilitar el desplazamiento. La barra de torsión está soportada por los laterales y soldada al tablero mediante excéntricas que lo obligan a encajar perfectamente con la mesa inferior y realizar unos plegados con buen paralelismo. Los cilindros de F-125 están cromados y rectificados y llevan un husillo para situar los grados necesarios en cada doblado. La mesa del tablero inferior está atornillada y sobre ella se sitúa la matriz multiboca. Esta ausencia de soldadura permite su extracción y rectificado en caso de desgaste por uso. También monta un grupo hidráulico con válvulas anticaída en prevención de accidentes.

Compensación de flexiones
Una máquina y útiles en buen estado pueden conseguir un plegado correcto en los extremos de la chapa; no así en la parte central, que en función del espesor quedará abierta en más o menos grados. Esto sucede en todo tipo y marca de máquinas y está contrastado por el operario que la manipula.
Con el sistema de compensación hidráulico que incorpora Cimatic, es posible introducir sobre el CN la corrección proporcionalmente para alcanzar un plegado perfecto.
Este sistema tiene su máxima aplicación en máquinas de más de 100 TM de potencia y en longitudes superiores a 2 m. Cimatic lo ofrece respetando estos parámetros.
