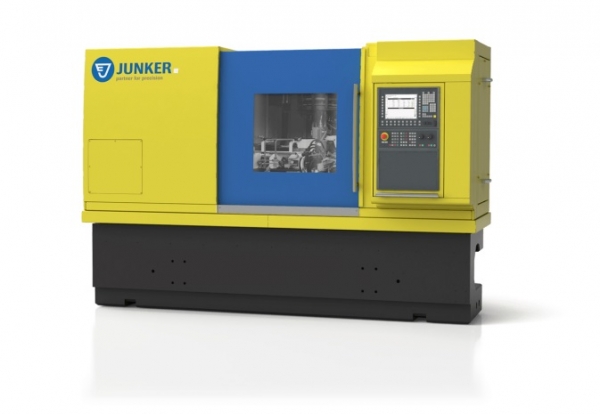

Precisión, calidad, productividad, fiabilidad: la rectificadora cilíndrica de exteriores e interiores modelo Jumat lo tiene todo para tener éxito. Varios tamaños de rectificadora y una gran cantidad de versiones de cabezales ofrecen una versatilidad sin igual. Junto con la experiencia acumulada durante muchos años por los ingenieros de Junker -representada en España por Maquinaria Internacional-, cada máquina se puede adaptar específicamente a los requisitos del cliente.
Características destacadas
- Alta precisión dimensional gracias a varios sistemas de medición.
- Larga vida útil de la máquina mediante el uso de muelas abrasivas de CBN o de diamante.
- Versatilidad gracias a una gran cantidad de versiones de cabezales de rectificado.
- Ondulaciones minimizadas debido al balanceo de la muela en dos niveles.
- Cambio rápido a través de la interfaz de montaje de 3 puntos patentada.
Descripciones del proceso de rectificado
Rectificado de exteriores e interiores
Las rectificadoras cilíndricas de la serie Jumat pueden realizar el rectificado del diámetro exterior y el rectificado del diámetro interior en una sola configuración de sujeción. Las muelas abrasivas de CBN y de diamante permiten el rectificado a alta velocidad, proporcionan un alto rendimiento de rectificado y permiten el rectificado de materiales difíciles. Rectificado cilíndrico de exteriores Rectificado cilíndrico de interiores

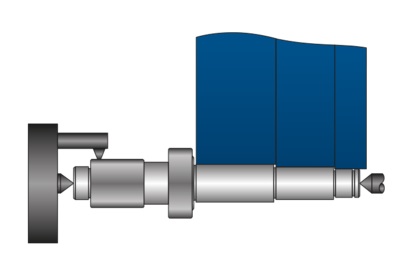

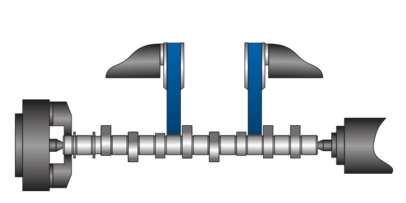

Durante el rectificado cilíndrico de exteriores, las piezas a rectificar se sujetan entre puntos o en un cabezal con pinza. Para aumentar la productividad, se utilizan juegos de muelas abrasivas. La rectificadora Jumat utiliza el proceso de rectificado por inmersión recto e inclinado.
Con rectificado por inmersión recto, el movimiento de corte y avance se realiza radialmente a la pieza de trabajo.

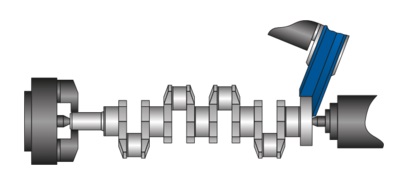

Con el rectificado por inmersión inclinado, la muela está en ángulo y la cabeza de la muela (eje B) está girada. Los ejes X y Z se interpolan. Esto hace posible rectificar el diámetro y las superficies planas en una sola sujeción.
Para rectificar ranuras o roscas, se suele utilizar una muela abrasiva galvánica.
El rectificado cilíndrico de interiores permite un rectificado preciso de superficies funcionales internas, como agujeros taladrados, conos o superficies planas. Los husillos de rectificado de alta velocidad se utilizan para lograr la velocidad de corte deseada, a pesar del menor diámetro de la muela abrasiva.
