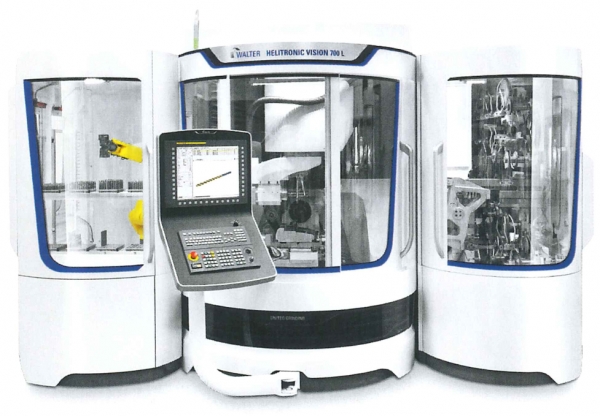

La Helitronic Vision 700 L de Walter es una rectificadora de alto rendimiento para herramientas con una longitud total de hasta 700 mm, especialmente idónea para la fabricación de fresas, brocas, herramientas para trabajo con madera, etc. en materiales estándar, tales como HM, HSS, cerámica, cermet y CBN. Una mesa de trabajo automatizada y un sistema de luneta de apoyo garantizan una precisión milimétrica y una gran calidad en el mecanizado de brocas y herramientas largas sujetas entre centros. Gracias a su cargador de muelas y al robot cargador, la Helitronic Vision 700 L está en condiciones de garantizar una productividad óptima, desde una sola herramienta hasta una producción a gran escala.
La Helitronic Vision 700 L de la familia Helitronic es ya una referencia para la producción de herramientas largas de rotación simétrica, con una longitud de hasta 700 mm y un diámetro de 3 a 200 m.
Datos técnicos
- Eje X: 675 mm.
- Eje Y: 255 mm.
- Eje Z: 700 mm.
- Velocidad en marcha rápida X, Y, Z: máximo 50 m/min.
- Eje C: ± 210°.
- Eje A: 750 min-1.
- Resolución lineal: 0,0001 mm.
- Resolución radial: 0,0001º.
- Diámetro máximo de las muelas: 254 mm.
- Número de revoluciones del husillo portamuela: 0 – 10.500 rpm.
- Peso de la máquina incluyendo el sistema de refrigeración: aproximadamente 7.600 kg.
- Valor de conexión con 400 V / 50 Hz: aproximadamente 35 kVA.
- Control: FANUC.
- Software estándar: Helitronic Tool Studio.
