Revolucionaria tecnología de roscado

Emuge-Franken, S.L.
Tel.: 93 477 46 90 http://www.punchtap.com

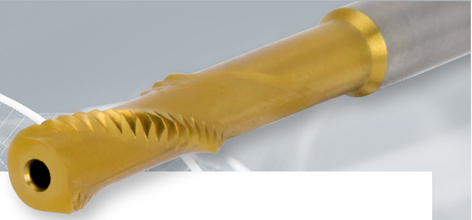

Emuge-Franken presenta la nueva tecnología de roscado Emuge Punch Tap. De cara a ahorrar capacidades de máquina o incrementar el rendimiento de fabricación mientras se mantiene la capacidad, debe reducirse el tiempo utilizado para la producción de roscas internas.
Los machos de roscar convencionales y los machos de roscar en frío siguen la senda de la geometría de roscado. Los dientes de corte o formado de la herramienta cubren una larga distancia. Para ahorrar tiempo, es necesario acortar el recorrido de la herramienta.
Con la nueva tecnología, el recorrido es aproximadamente 15 veces más corto para una rosca M6 con una profundidad de roscado de 15 mm. El resultado es un significativo ahorro de tiempo de hasta el 75% en el ciclo de roscado.

Tres pasos
El nuevo proceso consiste en una innovadora y a la vez sorprendentemente simple cinemática en tres pasos. La condición previa es un agujero de roscado pretaladrado en la pieza con su respectivo diámetro pretaladrado:

• Paso 1: Punzonado (Plunge): La Punch Tap no tiene un perfil de roscado continuo en la circunferencia, sino dos filas de dientes que se compensan a 180º. Los primeros dientes de filo de cada fila son los encargados de producir la ranura y, de este modo, posibilita el primer paso del proceso, la inmersión helicoidal en el agujero de roscado pretaladrado.
