Sensor óptico que permite la medición altamente precisa de superficies sensibles e inclinadas

Hexagon Metrology, S.A.
Tel.: 93 594 69 20 http://www.hexagonmetrology.es

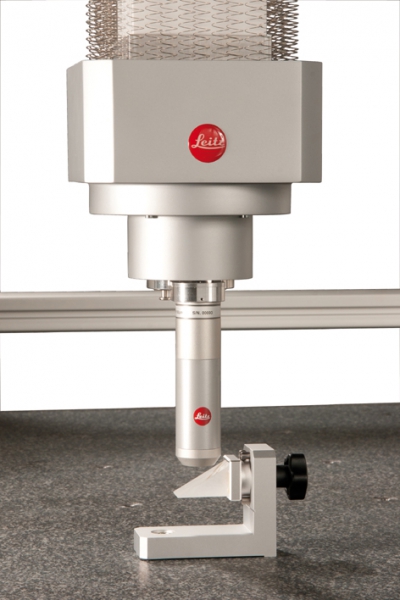

Con la máquina de medición de coordenadas 3D de Leitz Infinity, de Hexagon Metrology, podrán medirse a partir de ahora superficies de cualquier naturaleza. Para ello, se ha integrado el sensor de luz blanca Precitec LR (Lateral Resolution) en el sistema de medición.
El sensor Precitec LR posee un ángulo de aceptación de 90° ± 40°. De este modo, puede medir con precisión superficies muy inclinadas: sin palpado y sin perjuicio para la pieza. Las características como las medidas de la pieza o el perfil también pueden comprobarse con el Precitec LR. La tecnología del sensor permitirá en el futuro medir también espesores de capa o rugosidades. Las estructuras complejas tampoco son un problema gracias a la elevada resolución axial; es decir, a la capacidad de diferenciar muy bien los píxeles sucesivos. Las superficies reflectantes, refringentes, brillantes, transparentes y muy inclinadas, como por ejemplo las lentes de la industria óptica, no suponen ningún problema para el Precitec LR.

Fundamento técnico
El fundamento técnico del sensor lo constituye el procedimiento de medición confocal cromático. Con él, la luz blanca dependiente de la longitud de onda se orienta hacia la superficie por medir. Un espectómetro analiza la luz reflejada y determina la distancia desde el sensor al objeto de medición.
La Leitz Infinity está equipada de modo estándar con el cabezal de medición táctil de escaneo de alta velocidad LSP-S4.
