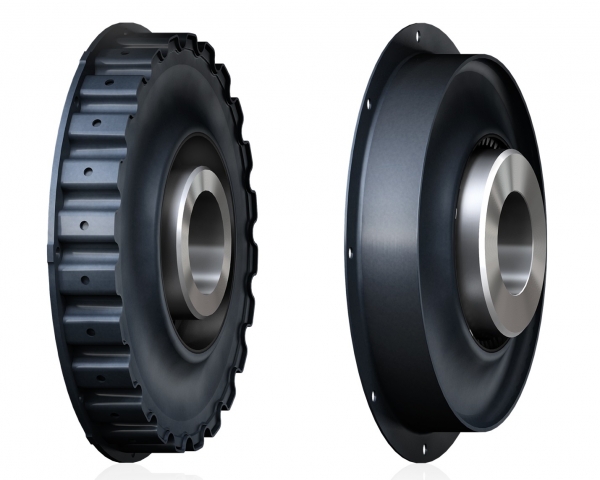

Con Sinulastic, KTR presenta una nueva serie de acoplamientos de disco de alta elasticidad a la torsión que se ha desarrollado para su uso en accionamientos principales de motores diésel para generadores de energía (los llamados grupos electrógenos), maquinaria pesada de obra pública, compresores, reductoras y grandes bombas hidráulicas. En estos campos de aplicación, la serie de acoplamientos debe presentar una elasticidad especialmente alta a la torsión para absorber las vibraciones en el tren de transmisión generadas por el motor diésel.
Con Sinulastic, diseñado como un acoplamiento de disco con recorrido de carga radial, se utiliza un elemento elastómero de alta elasticidad a la torsión entre el anillo de la brida exterior y el cubo de acoplamiento que amortigua las vibraciones torsionales que se generan en el sistema por el motor, desplazando respectivamente el rango de funcionamiento por encima de la velocidad crítica. Dependiendo de la dureza Shore del elastómero, se alcanzan ángulos de torsión de 13° a 18°.
Parte de los retos del desarrollo de este acoplamiento extremadamente elástico a la torsión fueron el cálculo del comportamiento del material con hiper-elasticidad, así como la selección de materiales y la conexión de varios elementos del acoplamiento, además de una modularidad enfocada dentro de la serie. Basándose en los cálculos FEM y en los ensayos realizados en el campo de pruebas de KTR en Rheine (Alemania), los ingenieros de diseño dieron con el Sinulastic tipo “A” por un contorno exterior sinusoidal del disco de elastómero que se acopla con un anillo de brida de forma especialmente rígida, forma de la que se deriva el nombre de la nueva serie.
