Serie de máquinas para piezas de gran tamaño

25/02/2021

M.P.E., S.L.
Tel.: 93 464 01 78 http://www.mpe.es

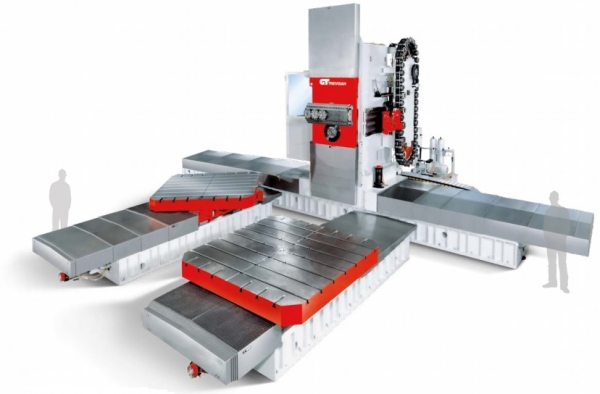

Las máquinas de la serie Oversize (DS 1200/450C y DS 1500/450C) de Trevisan están diseñadas para pensar en grande. Estas máquinas de gran tamaño están diseñadas con mesas de 2.400 x 2.400 mm que tienen una capacidad de peso de 30.000 kg y un espacio libre de giro de 4.700 mm. Si bien es grande, la mesa del eje B aún tiene una resolución estándar de 360.000 CPR para mecanizado de alta precisión y una inclinación de 10° para mecanizado en ángulo.

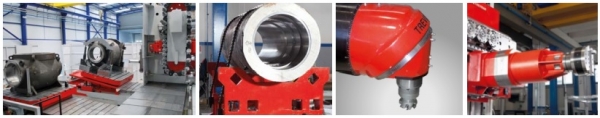

Para mecanizar piezas grandes se necesitan herramientas grandes. Las máquinas de gran tamaño vienen con 40 a 80 posiciones en el cargador de herramientas. La máquina tiene esta capacidad gracias a la rigidez del diseño del portaherramientas TG200 para mecanizar con herramientas de hasta 900 mm de longitud y 60 kg, tales como barras de mandrinar y brocas.
Si esto no es lo suficientemente grande, existe la opción de un cabezal con cambio automático de herramientas para herramientas extremadamente grandes y especiales, como cabezales de múltiples ángulos y cabezales de contorneado más pequeños.
El husillo de cañón está equipado con un accionamiento de eje U para cabezales de contorneado, cabezales angulares, etc., de herramienta intercambiable para una máxima eficiencia. La máquina se mueve a lo largo de sus ejes sobre carriles de guiado lineales y utiliza husillos de bolas en cada eje para un movimiento de alta precisión.
La máquina utiliza un sistema de sujeción hidráulico para garantizar la rigidez y precisión de los ejes durante el mecanizado.
