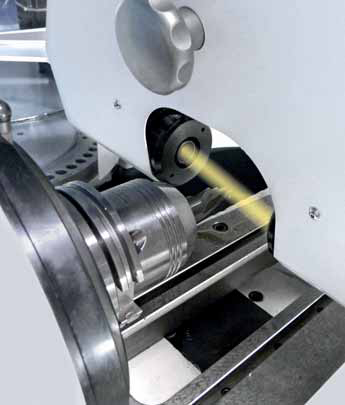

Walter presenta un sistema de medición óptico para la medición directa dentro de la rectificadora: Heli Contour Check (HCC) integra una capacidad de medición completamente automática para perfiles y contornos de herramientas WWM P7 en un rango de diámetros de 3 a 115 mm para las rectificadoras Helitronic.
La máquina está equipada con un grupo de montaje de cambio rápido, escalas de vidrio y control Fanuc. La medición directa ahorra tiempo y elimina influencias térmicas. La herramienta es rectificada y medida en el mismo dispositivo de sujeción; consecuentemente, la medición resultante es extremadamente precisa, con una exactitud de repetición de < 1,5 μm.
HCC se monta en la cabeza rectificadora en menos de un minuto y se centra automáticamente, eliminando la necesidad de una calibración que requiera mucho tiempo.
Ewag AG Walter Maschinenbau
Tel.: 93 471 71 94 http://www.walter-machines.com
