Sistema de sujeción que garantiza una precisión de giro concéntrico de menos de 5 micras

Ayma Herramientas, S.A.
Tel.: 943 72 90 70 http://www.ayma.es

Mapal, representada por Ayma Herramientas, presenta el nuevo sistema de sujeción CFS. El aumento de los precios del metal duro y el incremento de los requisitos en el proceso, fiabilidad y facilidad de uso hacen que no haya desaparecido la tendencia al empleo de cabezas de taladrado, fresado y escariado de tipo intercambiable. En una cabeza de taladrado, normalmente la parte que se desgasta está realizada en metal duro, mientras que el cuerpo que la soporta se fabrica en acero. La estabilidad de la conexión, así como la precisión de la misma, determinan las prestaciones obtenidas con los sistemas de cabeza intercambiable existentes.
El nuevo sistema de conexión CFS garantiza una precisión de giro concéntrico de menos de 5 micras. Esta particularidad permite que se pueda emplear un portaherramientas con la conexión CFS para operaciones de fresado, taladrado y escariado. Las cabezas intercambiables obtienen rendimientos equivalentes a los que obtendrían con herramientas monolíticas de similares características.
Esta nueva conexión está diseñada para buscar una máxima estabilidad. Esta característica tan importante se obtiene mediante la combinación de una rosca de precisión micrométrica con una sujeción con contacto cono/cara.

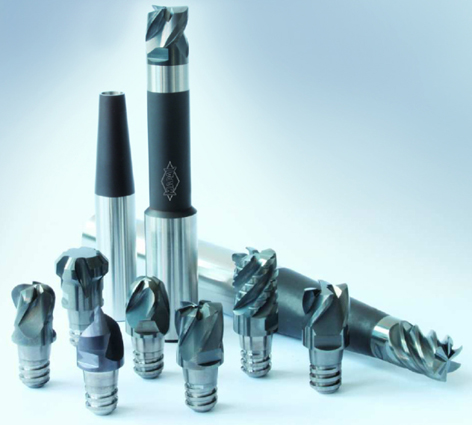

Sobre este sistema de sujeción, Mapal ha desarrollado el sistema de fresado a cabeza intercambiable CPMill. Debido a la simplicidad del sistema de cambio, éste puede realizarse perfectamente a pie de máquina con la consiguiente facilidad de uso y reducción de costos.
