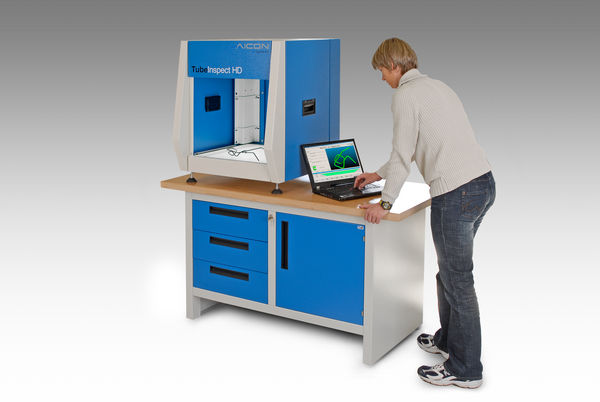

El sistema TubeInspect HD se adapta específicamente a las exigencias de la fabricación de componentes tubulares y de alambre curvados con longitudes inferiores a 600 mm. Está basado en el software TubeInspect que Aicon emplea ya en otros sistemas ópticos.
TubeInspect HD asume el control tridimensional de tubos y alambres cortos y finos con diámetros de 1 a 10 mm. Se comprueban varias características geométricas, como, por ejemplo, el desarrollo del tubo, la longitud del componente o la distancia entre extremos. El rango de medida comprende un volumen de 500x420x200 mm.
Dado que el sistema dispone de ocho cámaras digitales posicionadas cerca de la pieza con una resolución de dos megapíxeles cada una y, además, utiliza una referencia de vidrio, estable a la forma y temperatura, el registro de las geometrías se da con gran precisión. La precisión de medida para determinar la tolerancia de envolvente es de + 0,025 mm. Los resultados, disponibles en segundos, se visualizan en el notebook.
Aicon 3D Systems GmbH
Tel.: +49-5315800075 http://www.aicon.de
