Smart Chuck de TDG utiliza la Industria 4.0 para salvaguardar la seguridad durante el mecanizado

29/07/2022

TDG Clamping Solutions es un fabricante de platos de amarre con más de 100 años de experiencia que ayuda usuarios y fabricantes internacionales de tornos a desarrollar proyectos de gran valor añadido. Ahora, da un paso adelante y también se preocupa de la salud de sus trabajadores. Smart Chuck es un revolucionario concepto que permite al operario tener información en tiempo real sobre el par de apriete de su plato. Toda la información está fácilmente disponible en la nube, por lo que se puede acceder a ella desde la propia máquina, pero también en remoto desde cualquier dispositivo móvil o tablet.

TDG no es solo un fabricante de platos de amarre con más de 100 años de experiencia; TDG se presenta como el partner de referencia para usuarios y fabricantes de tornos a nivel mundial: “Desde TDG ayudamos a nuestros clientes a desarrollar proyectos de gran valor añadido, con la mejor solución tecnológica a medida de sus necesidades”.
Ahora, TDG da un paso adelante y no solo ayuda a sus clientes en sus proyectos más complejos, sino que también se preocupa de la salud de sus trabajadores.

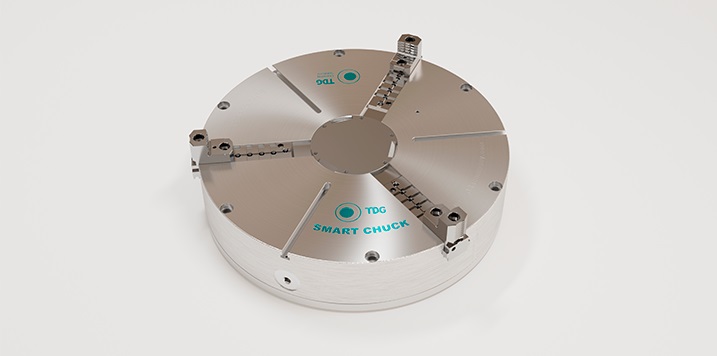

TDG Smart Chuck es un revolucionario concepto que permite al operario tener información en tiempo real sobre el par de apriete de su plato, incluso en remoto. Esto permite, entre otras muchas, aplicaciones como:

  • Seguridad: Permite alertar ante una posible pérdida de amarre fruto de las fuerzas centrífugas o de un amarre incorrecto.
  • Evitar la deformación de pieza por un amarre excesivo.
  • Almacenamiento histórico de trabajos (datos accesibles en máquina o desde la nube), lo que a su vez permite:

 Comparativa de trabajos con piezas idénticas y detección de no conformidades.
 Estudio de las fuerzas óptimas de amarre necesarias para diferentes piezas y materiales.

Toda la información está fácilmente disponible en la nube, por lo que se puede acceder a ella desde la propia máquina, pero también en remoto desde cualquier dispositivo móvil o tablet.
Las garras Smart Chuck se pueden cargar sin desmontar del plato. Solo es necesario aprovechar una pausa de mantenimiento o de preparación de pieza para ponerlas a cargar con el cargador inalámbrico portátil TDG.

Parámetros y valores

Gateway de antena

  • Alimentación: 12-24 VDC.
  • Integración en armario eléctrico: carril DIN.
  • Integración de antena: anclada en pared o armario eléctrico.
  • Protocolo de integración en PLC / CNC: Modbus RTU (RS485).
  • Frecuencia de muestreo: configurable según RPM de giro, hasta 20 Hz.
  • Potencia de transmisión máxima entre antena y garra: RF 868 Mhz.
  • Alcance de antena: 100 m.

Sensor en garra

  • Fuerza de sujeción real máxima: 110 kN.
  • Revoluciones máximas: 1.000 rpm.
  • Frecuencia muestreo interna: 1 Khz.
  • Duración de batería en operación: 250 h.
