Soluciones para la fabricación de cuchillas para plotter de corte de TTB Engineering

08/01/2024

El mercado de la fabricación de cuchillas de plotter es un mercado en ascenso y con grandes posibilidades. El fabricante suizo TTB Engineering, perteneciente al grupo alemán Saacke Group- representado en España por Promex 9.000-, dispone del conocimiento y la experiencia en la solución técnica para su fabricación flexible y de gran precisión.

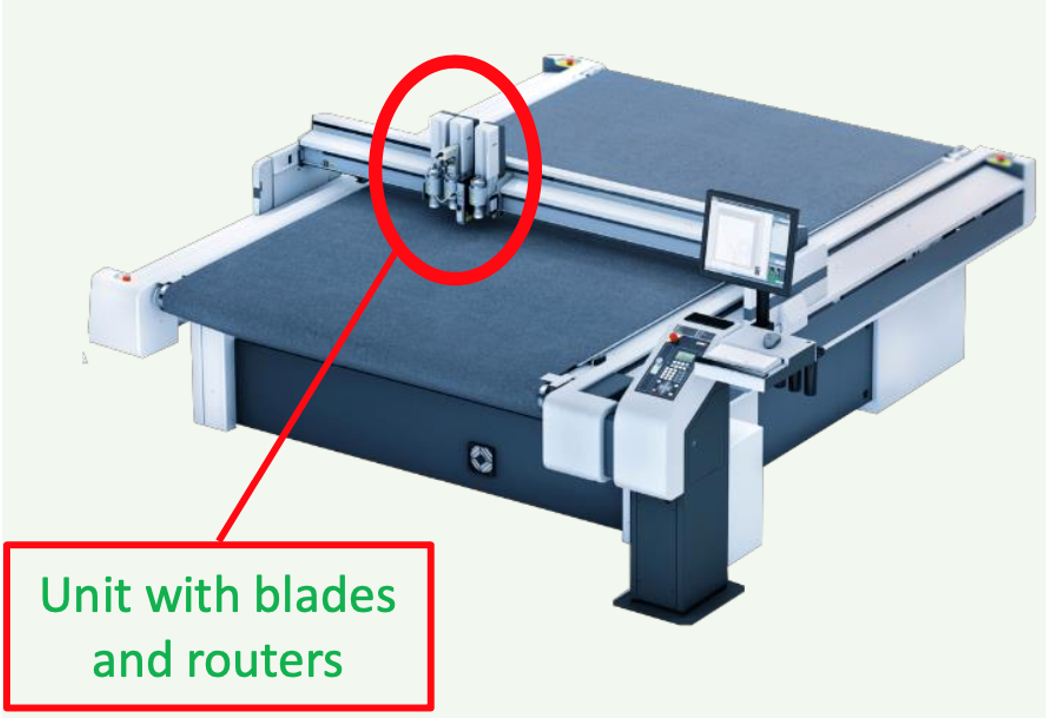

Los plotters o mesas de corte son máquinas de corte para materiales en formato plano, que generan formas mediante un útil de corte o punzonado conforme a las instrucciones del usuario. Estas máquinas están generalmente basadas en un concepto de mesa cartesiana de tres o más ejes con cabezales que están equipados con una cuchilla de corte. Generalmente estos cabezales de corte generan un movimiento de vaivén o vibratorio de alta frecuencia que optimiza el rendimiento de corte, posibilitando altas velocidades de avance.
Los campos de aplicación de este tipo de mesas son muy amplios, en sectores como la automoción, aeronáutica, calzado, textil, mobiliario, entre otros, dado que los materiales que se elaboran aquí van desde el papel y cartón, hasta cuero, tejidos y fibras técnicas.
En la actualidad estas máquinas alcanzan altísimos niveles de desarrollo técnico y el mercado actual ofrece máquinas de corte que incorporan, por ejemplo, varios cabezales de corte que pueden trabajar simultáneamente, mesas móviles sobre rodillos, sistemas de alimentación en continuo del material, reconocimiento automático de contornos y espesores mediante cámara, CAD-CAM y nesting, entre otros desarrollos técnicos.

Las características de las cuchillas de corte
Las cuchillas de corte asociadas a estas tecnologías son de material de carburo de tungsteno, convencionalmente denominado metal duro y presentan en la actualidad una inmensa variedad de formas y longitudes dado la evolución alcanzada en estas máquinas de corte.
Dado que la mayoría de los procesos de corte con estas cuchillas incorporan un movimiento de oscilación o vibración de alta frecuencia, junto con velocidades de avance elevadas, nos encontramos a la hora de plantear los requerimientos de la máquina para la fabricación de estas cuchillas, con unos puntos de exigencia de partida como la necesidad de elevadas precisiones geométricas incorporando además la necesidad de altas calidades de acabados superficiales. Por otro lado, se necesitan grandes producciones de cuchillas, dado que se desechan tras su primer uso. Además, existen diferentes tipos de sujeción de la cuchilla, plano o cilíndrico que hay que tener también en cuenta dentro de los requerimientos de la máquina.
Los parámetros principales geométricos y de superficie asociados a este tipo de herramientas de corte son la rectitud que debe tener la cuchilla, así como la simetría en cuanto a la geometría de la herramienta. Por otro lado, están las exigentes tolerancias en longitud, espesor, anchura, ángulos con una gran calidad superficial y, especialmente la calidad del filo de la cuchilla.

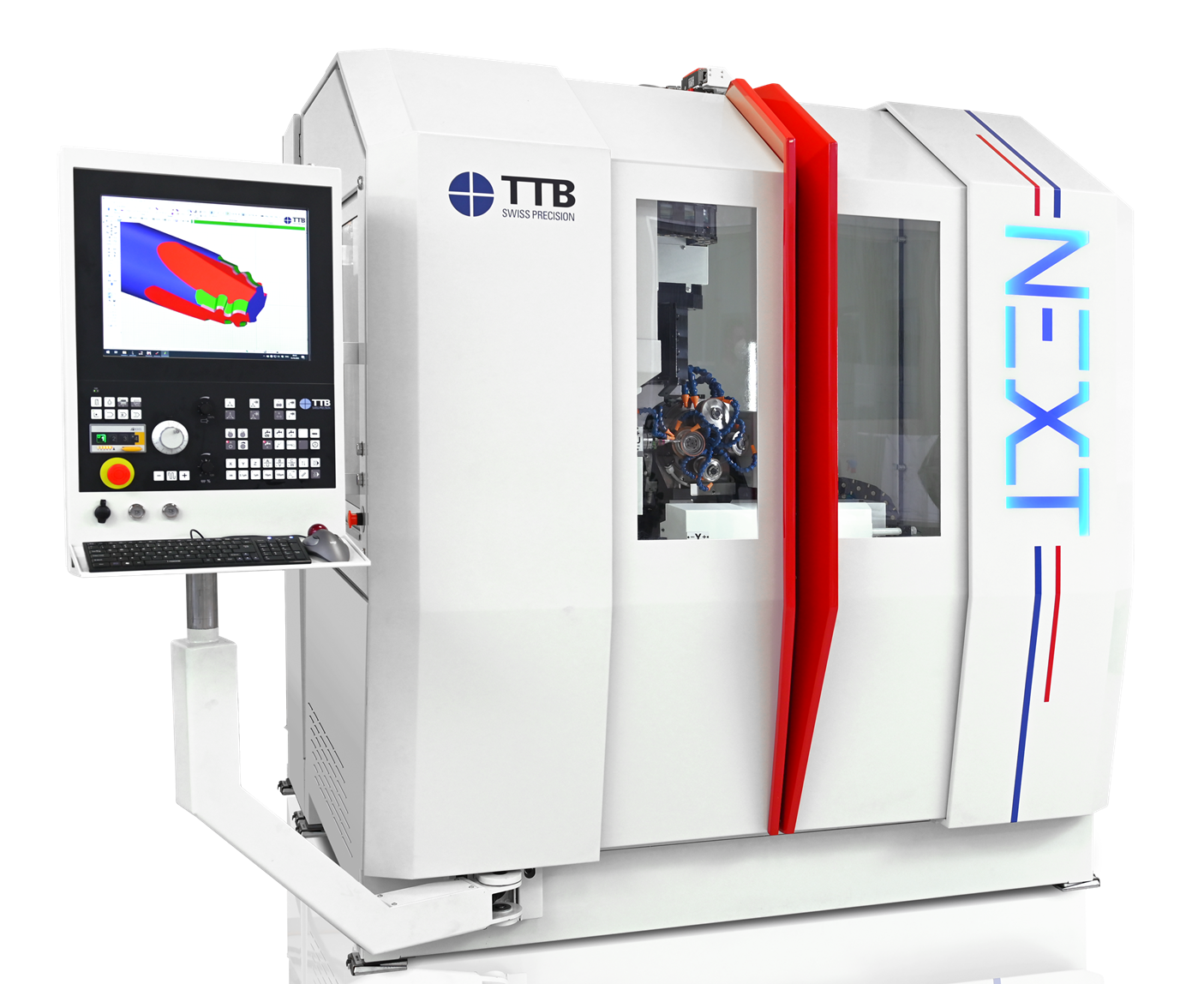

TTB NEXT, la máquina para la fabricación de cuchillas de plotter

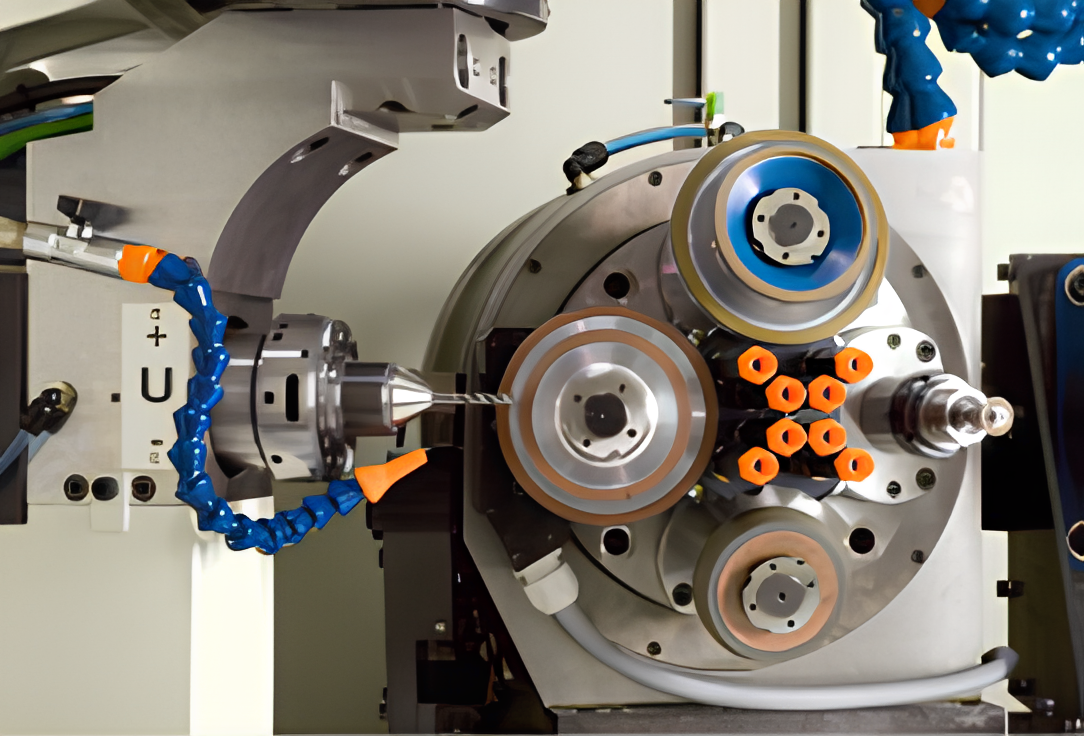

El fabricante suizo TTB Engineering, perteneciente al grupo alemán Saacke Group dispone de gran experiencia en la solución de este tipo de producciones y recomienda de su programa de máquinas el centro de rectificado para herramienta de corte el Modelo TTB NEXT.

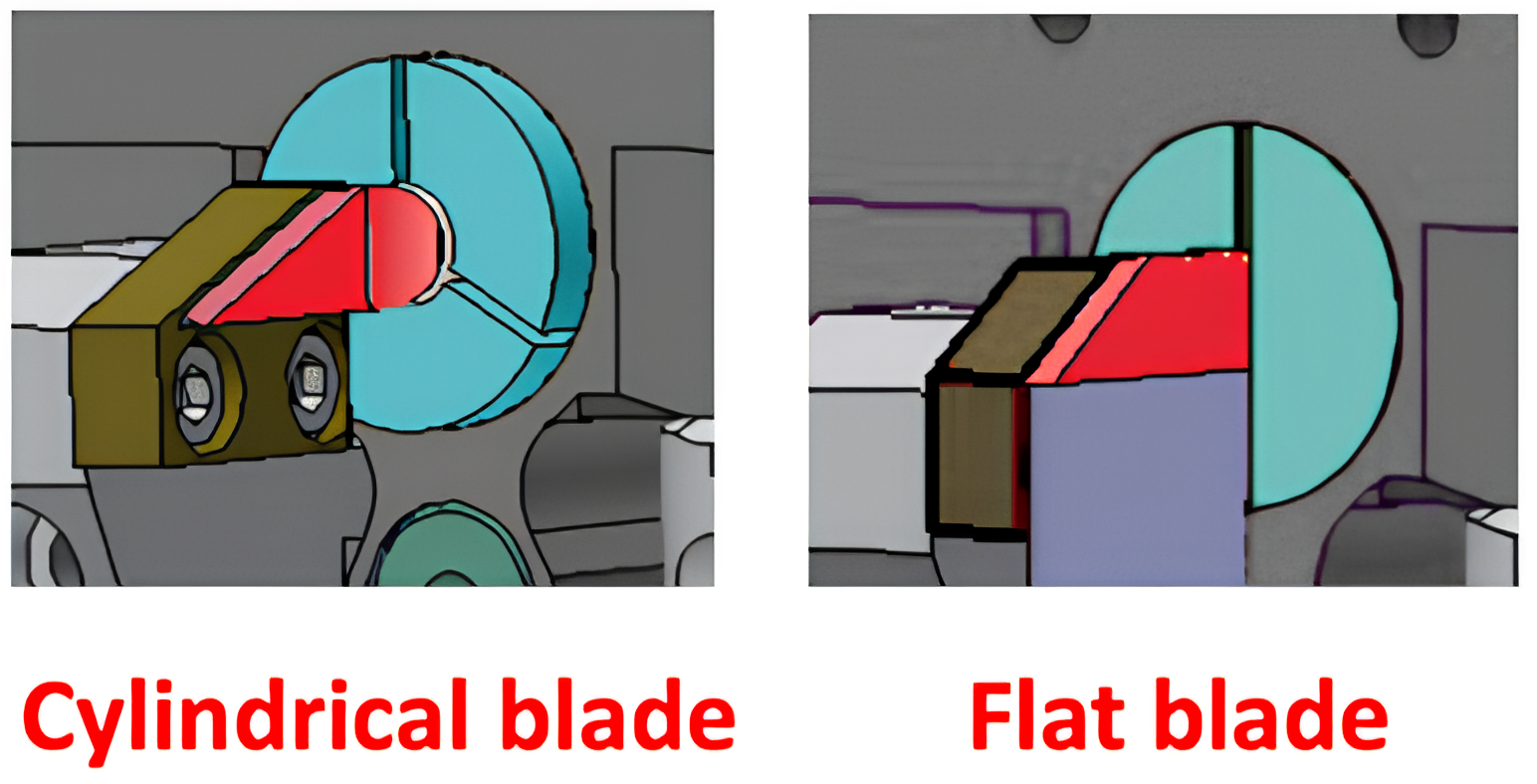

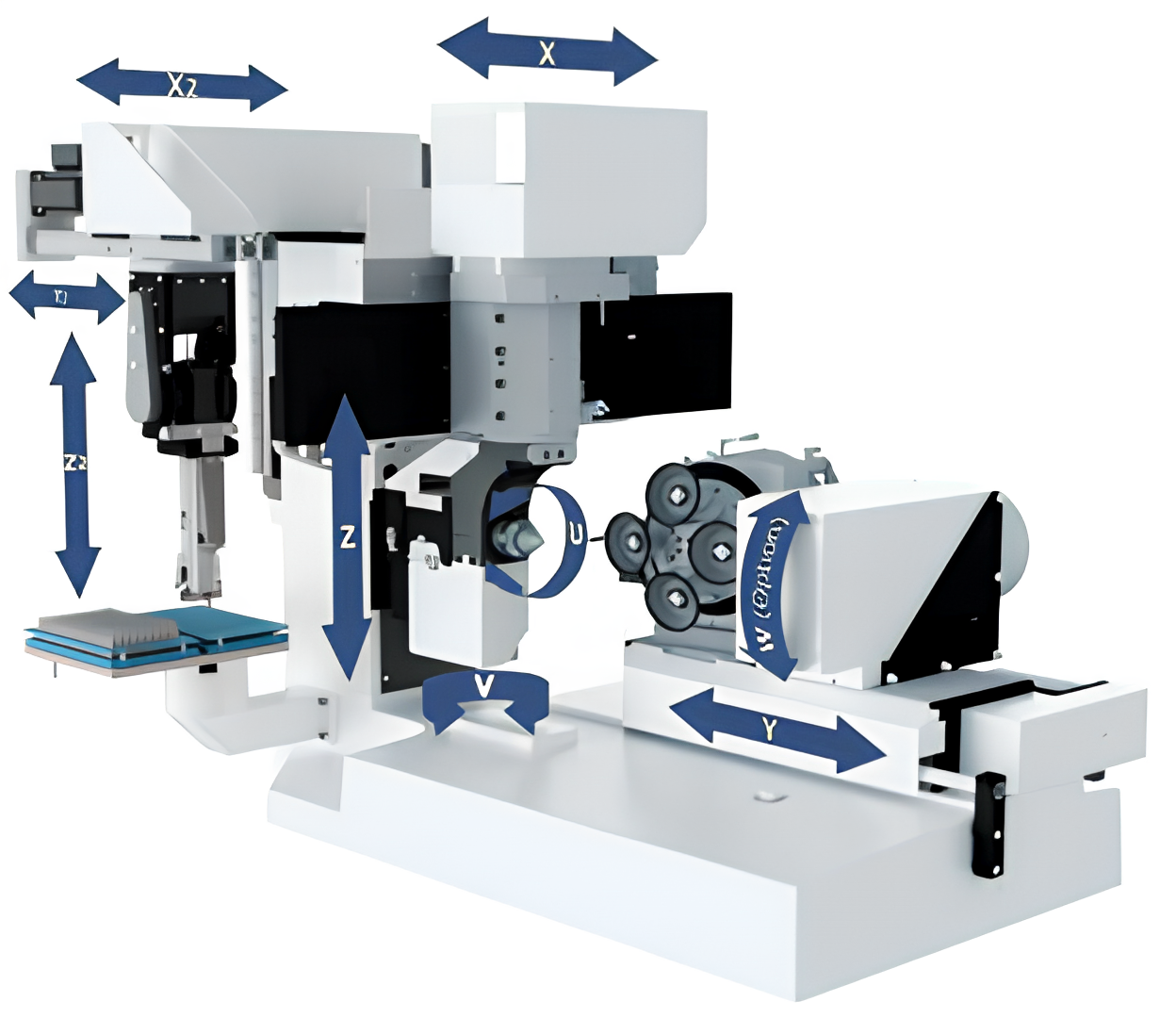

Este modelo de rectificadora responde a los requerimientos presentados con un sistema de amarre específico de pieza para cuchillas de mango plano-rectangular o cilíndrico, y una unidad de carga de materia prima de alta capacidad y almacenaje.
