Tecnología de roscado helicoidal

Emuge Franken, S.L.
Tel.: 93 477 46 90 http://www.emuge-franken.com

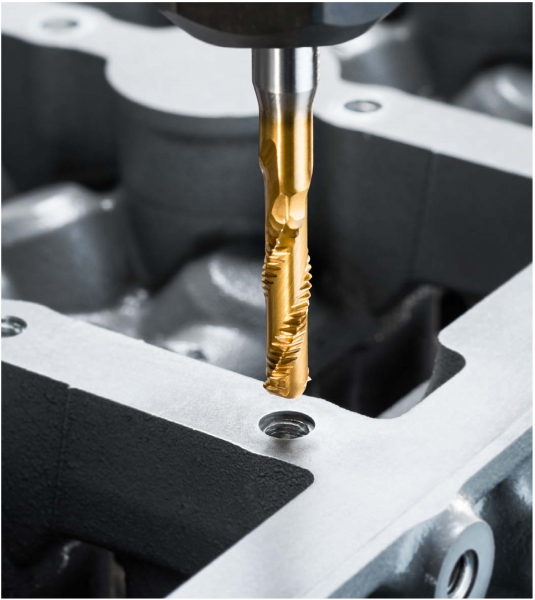

Emuge Franken comercializa la nueva tecnología de roscado helicoidal Emuge Punch Tap. Esta tecnología constituye, junto con el roscado, el conformado en frío de roscas y el fresado de roscas, otra tecnología para la producción de roscas. Gracias a su proceso innovador de movimientos muy cortos, establece una dimensión completamente nueva de productividad.
Cuando se compara el recorrido de la herramienta de Emuge Punch Tap con el recorrido de roscas convencionales o conformadas en frío, se muestra que la trayectoria es aproximadamente 15 veces más corta para una rosca M6 con una profundidad de roscado de 15 mm. El resultado es un significativo ahorro de tiempo de aproximadamente el 75% en el ciclo de roscado.
Esta innovadora tecnología de roscado de Emuge Franken consiste en una cinemática innovadora, a la par que sorprendentemente sencilla, en tres pasos:

• Inmersión.
• Formación de roscas.
• Retracción.

Descripción de la herramienta

• Marcado: Se ajusta al plano de sujeción inclinado para el montaje de la herramienta con el portaherramientas en la posición correcta,
• Plano de sujeción cuadrado e inclinado: protección antideslizamiento y seguro antigiro de la herramienta.
• Diente punzonador reforzado: producción de la ranura helicoidal y la orientación material antes del roscado real.
• Parte roscada: La geometría especial del diente produce la rosca en un solo paso.
• Refrigerante/lubricante: posibilidad de suministro interno de refrigerante (IKZ) y lubricación de cantidad mínima (MQL).
• Vástago de precisión reforzado: para una óptima precisión de desviación y una transmisión de par alto.
