Tecnología de sujeción por vacío: sistemas de fijación estacionarios

Schunk Intec, S.L.U.
Tel. 937 556 020 http://www.es.schunk.com

Para producir subpresión en el mecanizado, se utilizan dos métodos. Toberas Venturi de bajo coste se pueden integrar directamente en las placas matriz. Son compactas, ligeras, de poco desgaste, no generan calor y permiten generar rápidamente el vacío. Sin embargo, tienen una capacidad limitada de succión, lo que significa que solo se pueden sujetar superficies relativamente pequeñas y completamente selladas. Los líquidos succionados solo se pueden eliminar con toberas Venturi. Además, las toberas crean un ruido bastante elevado. Los usuarios que requieren una gran flexibilidad y fiabilidad por lo general se deciden por unidades de vacío de bajo mantenimiento, que son silenciosas y con poca vibración y se pueden utilizar con una o varias placas matriz. Las unidades de vacío con un depósito integrado proporcionan un fuerte impulso de succión y evitan una repentina caída del vacío. Idealmente, las unidades cuentan con varios componentes para supervisar el sistema e interfaces para la integración en el sistema de control de la máquina. Con funciones especiales de parada de emergencia, la bomba de vacío está protegida de los daños causados por líquidos succionados, o detiene la máquina si se produce una pérdida repentina de la fuerza de sujeción.

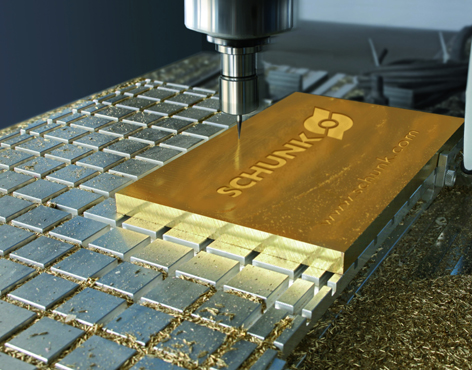

Una solución sofisticada para sujetar la pieza en la zona de mecanizado es el sistema modular de sujeción por vacío Planos de Schunk, cuya unidad de vacío tiene todas estas características de seguridad.
