Hoffmann Group presenta los tensores flexibles de su marca premium Garant.
Características generales
- Cuerpo base de acero con cono integrado de acero macizo.
- Mecanismo de sujeción mecánico.
- Al apretar el tornillo de amarre lateral, el componente es arrastrado axialmente con el perno de sujeción correspondiente a través de 2 chavetas de apriete y sujetado.
- Fijación posible a través de bridas de sujeción, tuercas correderas en ranura en T o sistema de sujeción de punto cero mediante pernos de sujeción n° 360066.
- Perforación para sistema de sujeción de punto cero existente.
- Aplicación: Posicionamiento sencillo y exacto en la mesa de máquina. Tensado de piezas complejas; por ejemplo, en la construcción de moldes.

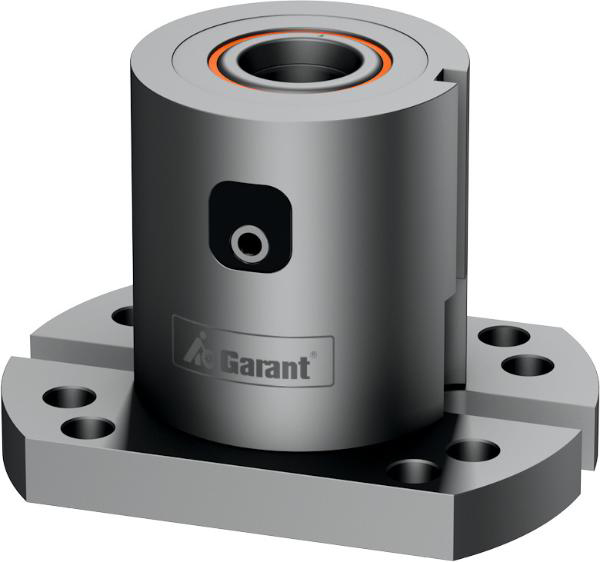

Tensor flexible fijo
- Ø exterior: 80 mm.
- Longitud: 144 mm.
- Par de giro: 10 N·m.
- Anchura: 99 mm.
- Altura: 100 o 125 mm.
- Quality Dress: ZeroClamp.

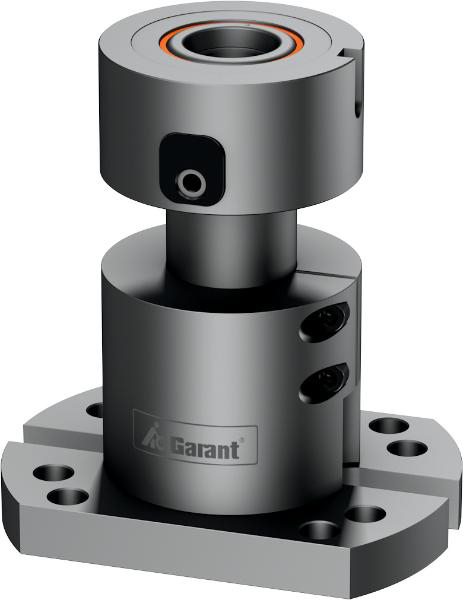

Tensor flexible variable
- Ø exterior: 80 mm.
- Longitud: 144 mm.
- Par de giro: 10 N·m.
- Anchura: 99 mm.
- Altura: de 125 a 175 mm.
- Quality Dress: ZeroClamp.
- Regulación de la altura con altura de paso de 3 mm por giro.
- Recorrido de ajuste máximo: 25 mm.
- Para compensar piezas deformadas.
