Tornos CNC para corte poligonal

04/04/2019

El corte poligonal es un proceso en el que, mediante la rotación sincronizada del cabezal y de la herramienta motorizada, se obtienen planos en la pieza. Es un proceso alternativo al fresado de cada plano de manera independiente. Se asemeja más a un torneado que a un fresado.

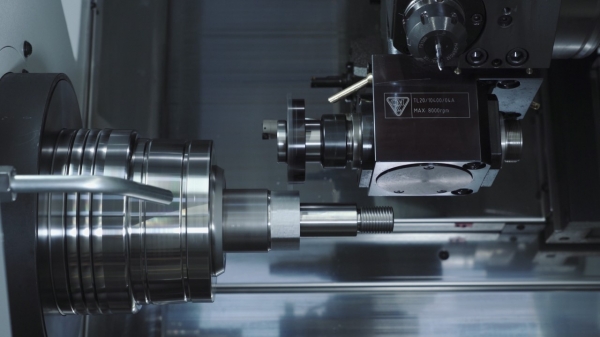

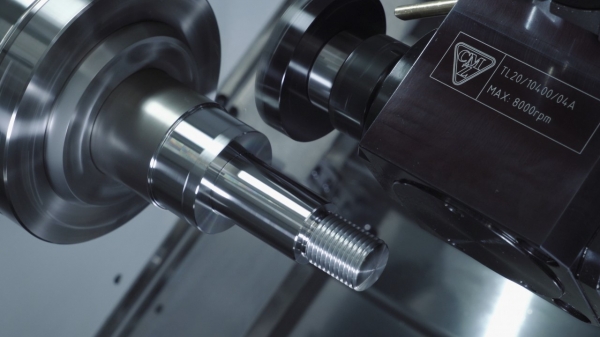

Para realizar este proceso, es necesaria una herramienta especial. Se trata de un disco con varias plaquitas. Este disco se monta sobre un eje que, a su vez, va montado en un portaherramientas motorizado radial estándar. CMZ fabrica portaherramientas motorizados axiales tanto para cabezal como subcabezal de hasta 12.000 rpm y con refrigeración interna (TL20/10400/06, TL20/10400/08). También existen portaherramientas específicos de corte poligonal en los que el disco se monta directamente sin la necesidad de fabricar un eje.
La relación del número de placas en este disco junto con la relación de velocidades entre cabezal y motorizada es la que va a crear un número diferente de planos en la pieza. El proceso se puede realizar tanto en el cabezal principal como en el subcabezal.

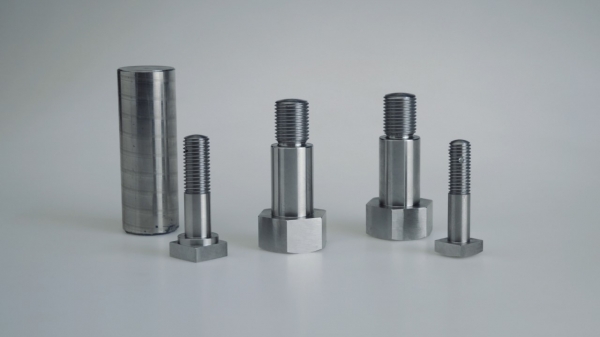

Los planos creados por corte poligonal son curvas de gran radio y, por ello, no se recomienda en fresados que tienen tolerancias de planitud estrechas. Este proceso se utiliza generalmente para cabezas hexagonales de tornillos y planos para amarre con llave fija.
La opción de corte poligonal es estándar en toda la gama de tornos CNC de CMZ que tengan herramienta motorizada. No es necesario que los tornos dispongan de eje Y.

CMZ
Tel.: 94 682 65 80 https://www.cmz.com/es/aplicaciones-tornos-cnc-corte-poligonal
