Micropiezas de alta precisión hechas de Teflón, fabricadas en micromáquinas de Wittmann Battenfeld

05/03/2019

Con la fabricación de micropiezas de Teflón mediante moldeo por inyección, Rohde & Schwarz desempeña un papel pionero en el mercado. Estos componentes tecnológicos de alta frecuencia, que hasta hace poco aún se fabricaban como piezas torneadas, ahora se fabrican en máquinas de Wittmann Battenfeld especialmente diseñadas para el moldeo por inyección de piezas pequeñas y micropiezas.

La empresa familiar Rohde & Schwarz, fundada en 1933 y con sede en Múnich (Alemania), representa altos estándares de calidad, precisión e innovación en todas las áreas de la tecnología de comunicación inalámbrica desde hace más de 80 años. El grupo de electrónica, con una plantilla de algo menos de 10.000 empleados, es líder mundial en las áreas comerciales de tecnología de medición, tecnología de radio y medios de comunicación, comunicación segura y ciberseguridad, así como tecnología de monitorización de radio y orientación por radio. En los campos de radio móvil, tecnología de medición de EMC y tecnología de transmisión y medición para televisión digital terrestre, Rohde & Schwarz es el líder mundial del mercado.
Las instalaciones de la empresa en Teisnach (Alemania) se inauguraron en 1969. La función de la planta de Teisnach, donde trabajan más de 1.400 trabajadores, es la de proveedor de sistemas y centro de competencia para la fabricación mecánica y electrónica en la red de Rohde & Schwarz. La cartera de productos suministrada por la planta de Teisnach abarca desde ingeniería de superficies y de alta precisión, tecnología de alojamiento, fabricación de placas de circuitos y ensamblaje de componentes electromecánicos, hasta soluciones de ensayo y automatización.
En el área de la ingeniería mecánica de alta precisión, la planta de Rohde & Schwarz en Teisnach ofrece procesos de mecanizado sin arranque y tecnologías de fabricación de arranque como torneado, fresado y taladrado, en combinación con la ingeniería de superficies y de alta precisión adecuada.

Colaboración desde finales de 2012

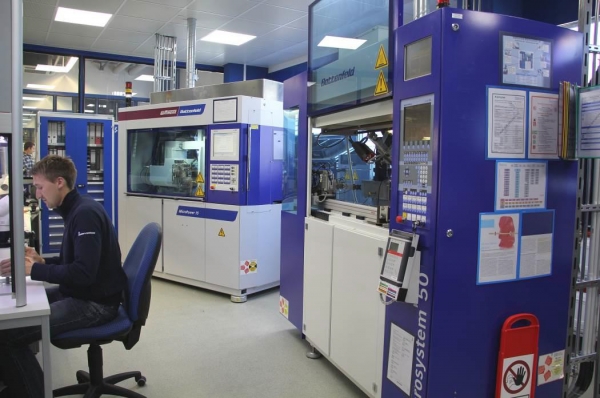

Para la fabricación de piezas plásticas de alta precisión con tolerancias de hasta +/- 7 μm, Rohde & Schwarz utiliza máquinas de moldeo por microinyección de Wittmann Battenfeld desde finales de 2012. En noviembre de 2012, se encargó el modelo de máquina Microsystem 50, diseñado para el moldeo por inyección de micropiezas. En noviembre de 2014, le siguió una MicroPower 15/7.5, una micromáquina de última generación de Wittmann Battenfeld. Como célula de producción totalmente integrada, la MicroPower está equipada con un robot Scara W8VS2 de Wittmann y un controlador de temperatura Tempro Micro también desarrollado especialmente para microaplicaciones. Además de su alta rentabilidad y productividad, las máquinas de la serie MicroPower destacan principalmente por su precisión extremadamente alta, que se logra en parte mediante la utilización de un conjunto de dos pasos de inyección de husillo y émbolo con volúmenes de colada que van desde 0,05 hasta 4 cm³. Y este alto estándar de precisión es exactamente lo que Rohde & Schwarz necesita para la fabricación de sus micropiezas integradas principalmente en los componentes de alta frecuencia que también se ensamblan en Rohde & Schwarz.

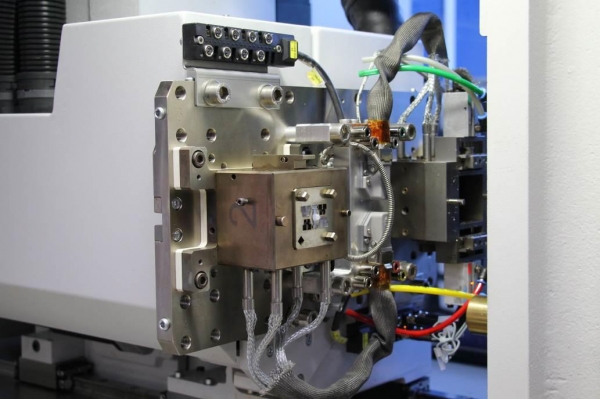

La compañía fabrica el 100% de los moldes de acero endurecido en la empresa. Su taller de fabricación de moldes está equipado con máquinas de erosión de alta precisión, con la ayuda de las cuales los componentes del molde se fabrican principalmente mediante electroerosión por hilo con tolerancias de hasta +/- 3 μm. El equipamiento también está diseñado de manera interna en Rohde & Schwarz. Esto no solo permite a la compañía fabricar moldes con la precisión requerida para la fabricación de sus piezas de alta precisión, sino que también ofrece la ventaja de los cortos plazos para la fabricación de moldes, para una respuesta altamente flexible a las demandas del mercado y las necesidades de sus clientes.

Las piezas fabricadas

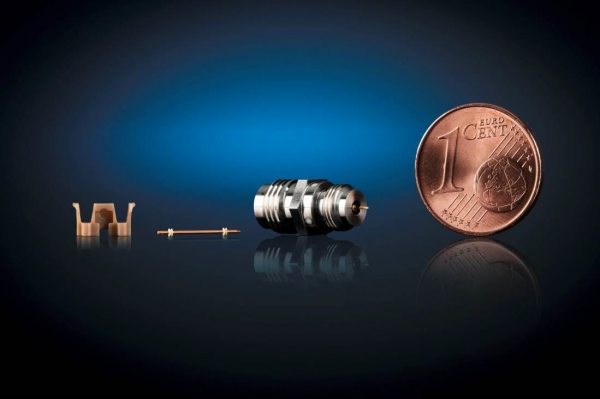

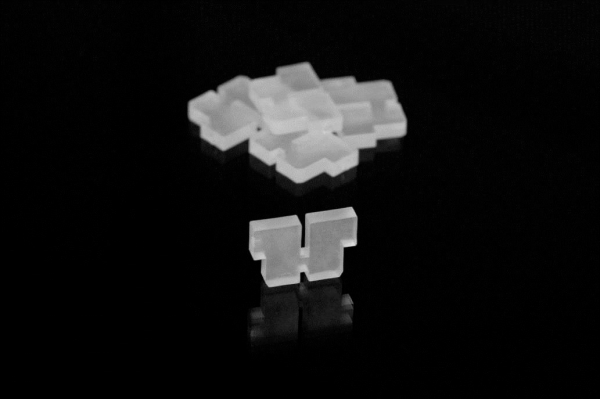

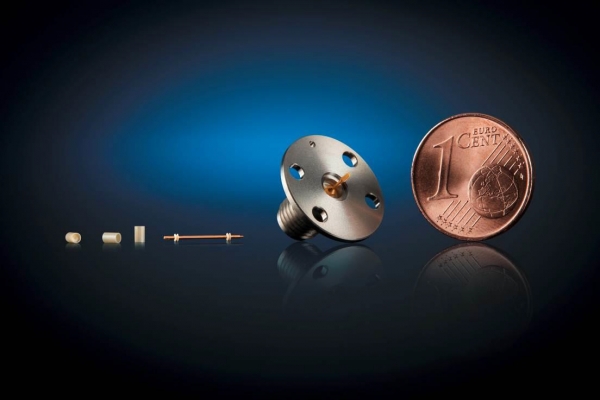

Las micropiezas típicas hechas por Rohde & Schwarz en Teisnach son, por ejemplo, enchufes con un margen de tolerancia de +/- 12 μm entre los conductores internos y externos.
