La Torre UPV de la Universidad Politécnica de Valencia en materiales compuestos es una obra que va a marcar un antes y un después en este ámbito. Este artículo está extraído de la conferencia presentada por Juan Manso García, asesor técnico de Aimplas–Instituto Tecnológico del Plástico, durante las 17as Jornadas de Materiales Compuestos / Plásticos Reforzados organizadas por el Centro Español de Plásticos el pasado mes de noviembre en Valencia.
La obra que se presenta es la primera en su género, no solo en España, sino posiblemente en el mundo. Se trata de la Torre UPV de la Universidad PolitŽcnica de Valencia, conocida familiarmente como Torre Rovira, en honor al ingeniero Juan Antonio Rovira, quien la ha dise–ado y calculado.
La elección de los materiales compuestos en esta realización ha sido muy meditada y pensada, porque el conocimiento y experiencia sobrada de materiales alternativos es un factor muy a tener en cuenta.
Al final, los composites han sido los elegidos, y lo han sido porque además de presentar unas notables cualidades, han sido fiables y encontrados aptos a través de numerosos ensayos y pruebas y finalmente, algo que es muy importante, por resultar a un precio muy competitivo.
Entre los puntos singulares que aportan los composites destacan:
- Gran limpieza y resistencia.
- Excelente acabado superficial.
- Ausencia de mantenimiento.
- Resistencia a la fatiga.
- Facilidad de manipulación en obra.
- Máxima libertad de diseño.
Nunca un arquitecto, ingeniero, diseñador, constructor o técnico en general ha tenido en su mano un material con tantas posibilidades como las que acompañan a los materiales compuestos, brindando así, una libertad y capacidad de diseño únicas.

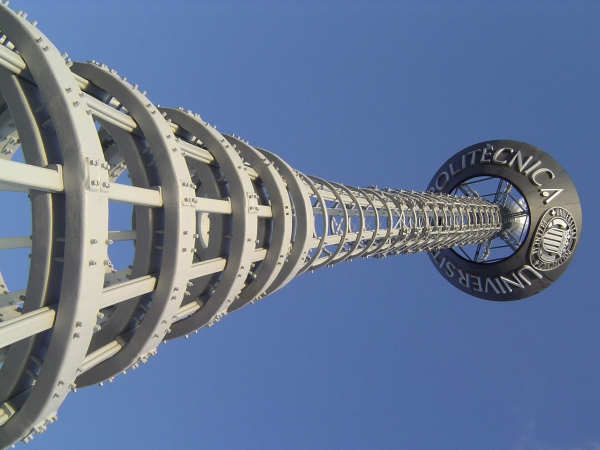

Diseño de la Torre UPV
Dos son los elementos base de esta torre de planta circular y cónica de 44 metros de altura total: las patas o montantes, realizadas por pultrusión, y los anillos que las unen, realizados por estratificación tradicional.
La torre tiene a la altura del suelo, en su base, un di‡metro de 8,5 m y remata con un di‡metro de 0,16 m.
A los 31,2 m de altura sobre el nivel del suelo arranca a modo de corona un cartel cónico anunciador de la Universidad PolitŽcnica de Valencia totalmente en composite que tiene una altura total de 3,15 m con un diámetro en base de 4,30 m; 7,70 m en la parte superior y 6 mm de espesor. Este cartel, todo un reto a efectos de estabilidad y de comportamiento frente al viento, pesa tres toneladas.
Sobre el cartel y a una altura de 37,35 m desde el suelo, se encuentra el centro de una esfera de vidrio de dos metros de diámetro y 6 mm de espesor, que junto con el pináculo que la remata y los arriostres o tirantes correspondientes, arrojan un peso de 2 Tm; es decir, cartel cónico anunciador más esfera con pin‡culo de coronación suman un total de 5 Tm de peso, todo ello arrancando en la cota de 31,2 m.
La torre está diseñada y calculada para soportar vientos de 115 km/h en la base y 160 km/h a nivel del cartel anunciador. En este caso extremo, la deflexión de la torre en la punta será de 0,90 m.
