La fiabilidad de los cables de energía y datos puede contribuir al aumento de la eficiencia económica de los aerogeneradores. Con el módulo de rotación TRM de triflex®, igus lanza al mercado un nuevo sistema que permite guiar los cables protegidos dentro de cadenas portacables en aerogeneradores, con posibilidad de rotaciones de hasta 1.800°. Esta solución de tamaño compacto, que actualmente se encuentra en fase de estudio, puede suministrarse premontada y adaptarse a las necesidades concretas de cada aplicación.
Los aerogeneradores suelen ubicarse en áreas remotas, lo que incrementa los costes de mantenimiento, especialmente en el caso de los marinos. Por eso es fundamental que los sistemas estén protegidos contra fallos. Esto también plantea importantes desafíos en la instalación de cables que distribuyen energía y datos desde tierra al generador, el reductor y los sistemas de control de la góndola. “Como las góndolas de los aerogeneradores se mueven constantemente para alinearse de forma óptima con el viento, los cables están expuestos a grandes cargas de manera continua. Una rotura de cable puede ocasionar serios problemas en este entorno, y generalmente requiere una reparación costosa y lenta”, afirma Michael Berteit, director de ventas de proyectos y servicios de instalación de igus. “Nos encontramos en la recta final del desarrollo de TRM, un sistema innovador y compacto que guía y protege los cables de forma segura durante la rotación de la góndola. Su uso permite aumentar la fiabilidad de los aerogeneradores y, por tanto, su eficiencia económica”.
Movimientos rotatorios de hasta 1.800º

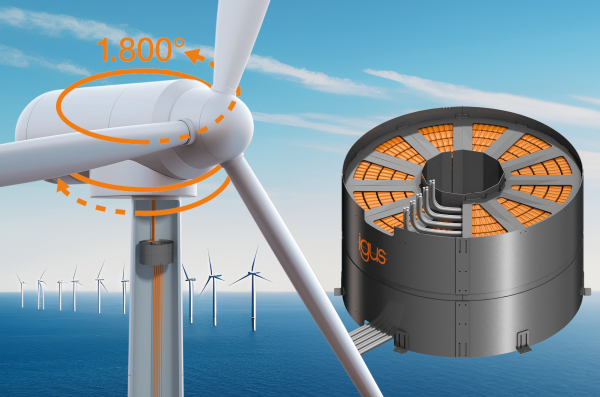

El sistema TRM está diseñado para situarse en la parte superior de la torre del aerogenerador, justo debajo de la góndola. En su interior, alberga cinco cadenas portacables con cables de alimentación y datos que operan en paralelo y pueden realizar movimientos tridimensionales. Su estructura se compone de eslabones flexibles de plástico de alto rendimiento en forma de anillo, que le permiten efectuar movimientos rotatorios alrededor de un eje central. “Cuando la góndola gira, la parte superior del TRM se mueve en sincronía con la cadena portacables. Un soporte móvil en el interior del sistema garantiza la correcta posición y radio de curvatura de la cadena portacables en todo momento, explica Michael Berteit. Gracias a este guiado controlado, los cables pueden realizar rotaciones de hasta 1.800° sin riesgo de enredos ni deformaciones. “Esto permite a los operarios girar la góndola hasta cinco veces alrededor de su propio eje en una dirección sin verse obligados a trabajar rápidamente contra el viento. De esta forma, la alineación del sistema se mantiene de manera segura y eficiente energéticamente”.
